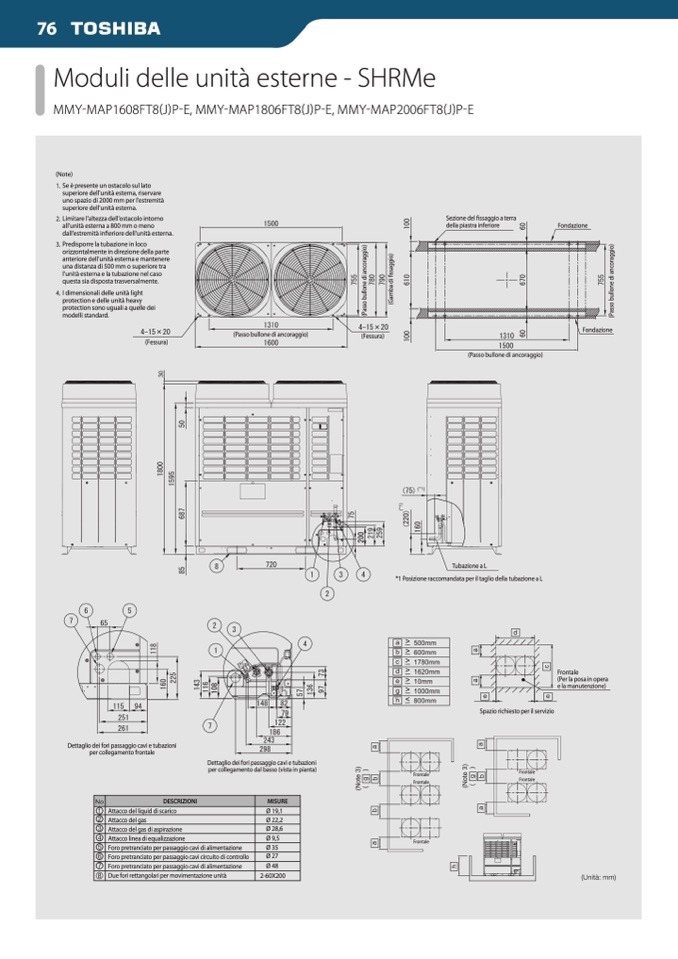

Moduli delle unità esterne - SHRMe

MMY-MAP1608FT8(J)P-E, MMY-MAP1806FT8(J)P-E, MMY-MAP2006FT8(J)P-E

(Note)

1. Se è presente un ostacolo sul lato

superiore dell'unità esterna, riservare

uno spazio di 2000 mm per l'estremità

superiore dell'unità esterna.

2. Limitare l'altezza dell'ostacolo intorno

all'unità esterna a 800 mm o meno

dall'estremità infieriore dell'unità esterna.

3. Predisporre la tubazione in loco

orizzontalmente in direzione della parte

anteriore dell'unità esterna e mantenere

una distanza di 500 mm o superiore tra

l'unità esterna e la tubazione nel caso

questa sia disposta trasversalmente.

4. I dimensionali delle unità light

protection e delle unità heavy

protection sono uguali a quelle dei

modelli standard.

(Fessura)

(Passo bullone di ancoraggio)

(Fessura)

Sezione del fissaggio a terra

della piastra inferiore

(Passo bullone di ancoraggio)

Fondazione

Fondazione

(

P

a

s

s

o

b

u

l

l

o

n

e

d

i

a

n

c

o

r

a

g

g

i

o

)

(

G

a

m

b

a

d

i

f

i

s

s

a

g

g

i

o

)

(

P

a

s

s

o

b

u

l

l

o

n

e

d

i

a

n

c

o

r

a

g

g

i

o

)

Dettaglio dei fori passaggio cavi e tubazioni

per collegamento frontale

DESCRIZIONI

Attacco del liquid di scarico

Attacco del gas

Attacco del gas di aspirazione

Attacco linea di equalizzazione

Foro pretranciato per passaggio cavi di alimentazione

Foro pretranciato per passaggio cavi circuito di controllo

Foro pretranciato per passaggio cavi di alimentazione

Due fori rettangolari per movimentazione unità

Spazio richiesto per il servizio

Frontale

Frontale

Dettaglio dei fori passaggio cavi e tubazioni

per collegamento dal basso (vista in pianta)

Frontale

Frontale

Frontale

MISURE

Ø 19,1

Ø 22,2

Ø 28,6

Ø 9,5

Ø 35

Ø 27

Ø 48

2-60X200

(Unità: mm)

Tubazione a L

*1 Posizione raccomandata per il taglio della tubazione a L

Frontale

(Per la posa in opera

e la manutenzione)
