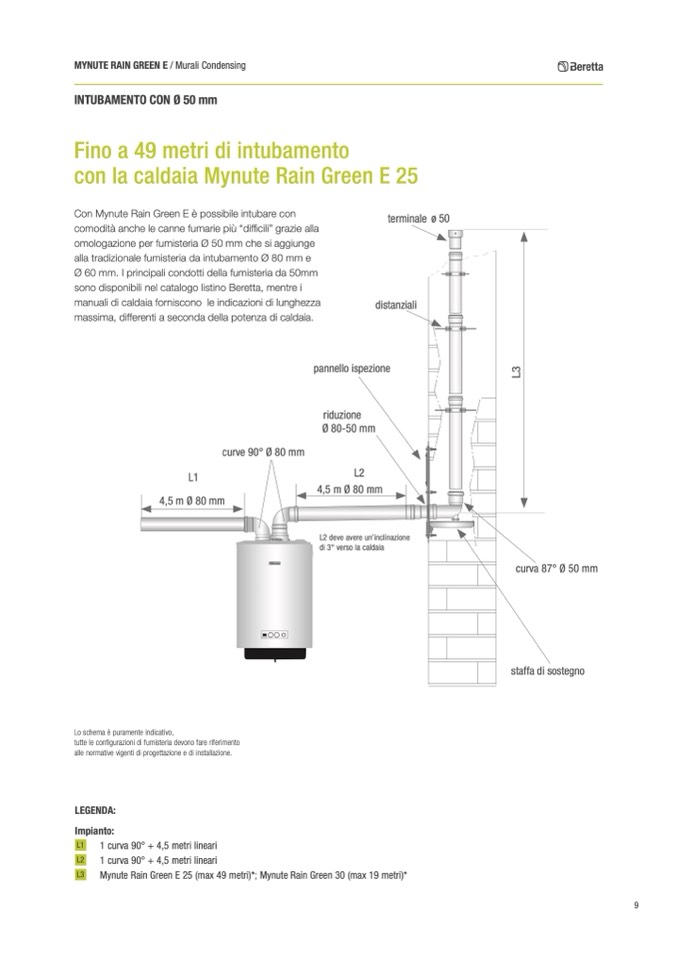

MYNUTE RAIN GREEN E / Murali Condensing

INTUbAMENTO CON Ø 50 mm

Fino a 49 metri di intubamento

con la caldaia Mynute Rain Green E 25

Con Mynute Rain Green E è possibile intubare con

comodità anche le canne fumarie più “difficili” grazie alla

omologazione per fumisteria Ø 50 mm che si aggiunge

alla tradizionale fumisteria da intubamento Ø 80 mm e

Ø 60 mm. I principali condotti della fumisteria da 50mm

sono disponibili nel catalogo listino Beretta, mentre i

manuali di caldaia forniscono le indicazioni di lunghezza

massima, differenti a seconda della potenza di caldaia.

terminale ø 50

distanziali

L

3

Lo schema è puramente indicativo,

tutte le configurazioni di fumisteria devono fare riferimento

alle normative vigenti di progettazione e di installazione.

LEGENDA:

Impianto:

L1

L2

L3

1 curva 90° + 4,5 metri lineari

1 curva 90° + 4,5 metri lineari

Mynute Rain Green E 25 (max 49 metri)*; Mynute Rain Green 30 (max 19 metri)*

curve 90° Ø 80 mm

L1

pannello ispezione

riduzione

Ø 80-50 mm

L2

4,5 m Ø 80 mm

L2 deve avere un’inclinazione

di 3° verso la caldaia

4,5 m Ø 80 mm

RAIN GREEN

curva 87° Ø 50 mm

staffa di sostegno
