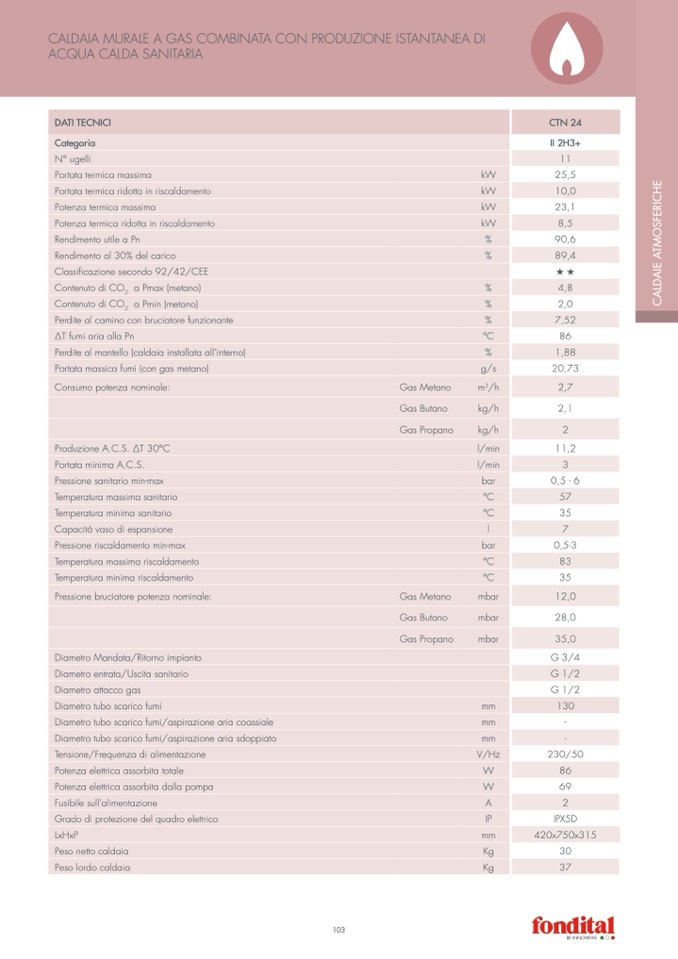

CALDAIA MURALE A GAS COMBINATA CON PRODUzIONE ISTANTANEA DI

ACQUA CALDA SANITARIA

DATI TECNICI

Categoria

N° ugelli

Portata termica massima

Portata termica ridotta in riscaldamento

Potenza termica massima

Potenza termica ridotta in riscaldamento

Rendimento utile a Pn

Rendimento al 30% del carico

Classificazione secondo 92/42/CEE

Contenuto di CO

2

a Pmax (metano)

Contenuto di CO

2

a Pmin (metano)

Perdite al camino con bruciatore funzionante

∆T fumi aria alla Pn

Perdite al mantello (caldaia installata all’interno)

Portata massica fumi (con gas metano)

Consumo potenza nominale:

Produzione A.C.S. ∆T 30°C

Portata minima A.C.S.

Pressione sanitario min-max

Temperatura massima sanitario

Temperatura minima sanitario

Capacità vaso di espansione

Pressione riscaldamento min-max

Temperatura massima riscaldamento

Temperatura minima riscaldamento

Pressione bruciatore potenza nominale:

Diametro Mandata/Ritorno impianto

Diametro entrata/Uscita sanitario

Diametro attacco gas

Diametro tubo scarico fumi

Diametro tubo scarico fumi/aspirazione aria coassiale

Diametro tubo scarico fumi/aspirazione aria sdoppiato

Tensione/Frequenza di alimentazione

Potenza elettrica assorbita totale

Potenza elettrica assorbita dalla pompa

Fusibile sull’alimentazione

Grado di protezione del quadro elettrico

LxHxP

Peso netto caldaia

Peso lordo caldaia

Gas Metano

Gas Butano

Gas Propano

CTN 24

II 2H3+

11

kW

25,5

kW

10,0

kW

23,1

kW

8,5

%

90,6

%

89,4

HH

%

4,8

%

2,0

%

7,52

°C

86

%

1,88

g/s

20,73

m

3

/h

2,7

kg/h

2,1

kg/h

2

l/min

11,2

l/min

3

bar

0,5 - 6

°C

57

°C

35

l

7

bar

0,5-3

°C

83

°C

35

mbar

12,0

mbar

28,0

mbar

35,0

G 3/4

G 1/2

G 1/2

mm

130

mm

-

mm

-

V/Hz

230/50

W

86

W

69

A

2

IP

IPX5D

mm

420x750x315

Kg

30

Kg

37
