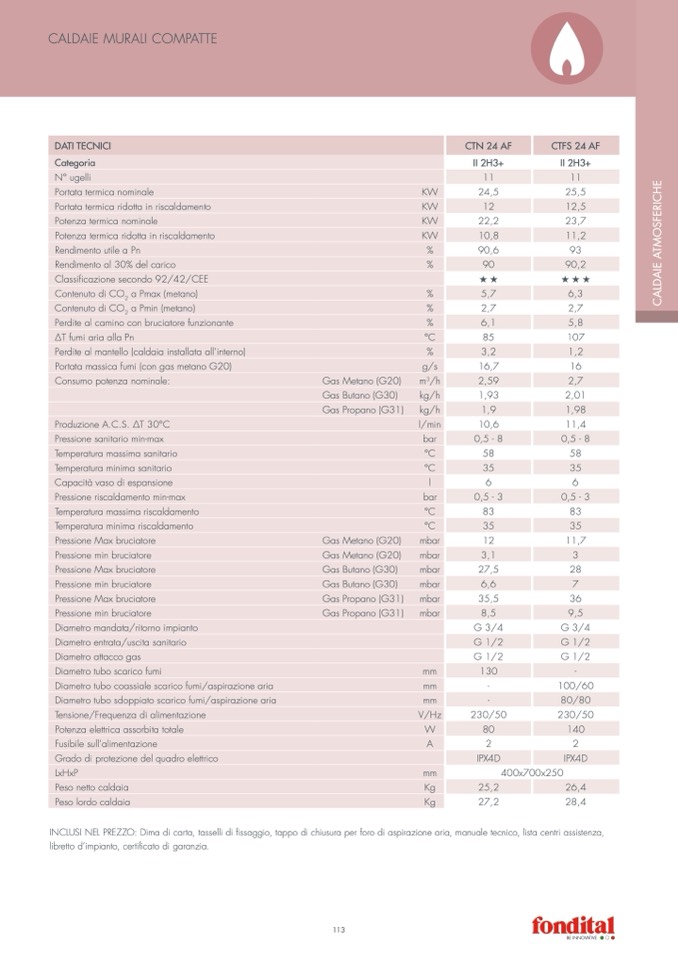

CALDAIE MURALI COMPATTE

DATI TECNICI

CTN 24 AF

CTFS 24 AF

Categoria

II 2H3+

II 2H3+

N° ugelli

11

11

Portata termica nominale

KW

24,5

25,5

Portata termica ridotta in riscaldamento

KW

12

12,5

Potenza termica nominale

KW

22,2

23,7

Potenza termica ridotta in riscaldamento

KW

10,8

11,2

Rendimento utile a Pn

%

90,6

93

Rendimento al 30% del carico

%

90

90,2

Classificazione secondo 92/42/CEE

H H

H H H

Contenuto di CO

2

a Pmax (metano)

%

5,7

6,3

Contenuto di CO

2

a Pmin (metano)

%

2,7

2,7

Perdite al camino con bruciatore funzionante

%

6,1

5,8

∆T fumi aria alla Pn

°C

85

107

Perdite al mantello (caldaia installata all’interno)

%

3,2

1,2

Portata massica fumi (con gas metano G20)

g/s

16,7

16

Consumo potenza nominale:

Gas Metano (G20)

m

3

/h

2,59

2,7

Gas Butano (G30)

kg/h

1,93

2,01

Gas Propano (G31)

kg/h

1,9

1,98

Produzione A.C.S. ∆T 30°C

l/min

10,6

11,4

Pressione sanitario min-max

bar

0,5 - 8

0,5 - 8

Temperatura massima sanitario

°C

58

58

Temperatura minima sanitario

°C

35

35

Capacità vaso di espansione

l

6

6

Pressione riscaldamento min-max

bar

0,5 - 3

0,5 - 3

Temperatura massima riscaldamento

°C

83

83

Temperatura minima riscaldamento

°C

35

35

Pressione Max bruciatore

Gas Metano (G20)

mbar

12

11,7

Pressione min bruciatore

Gas Metano (G20)

mbar

3,1

3

Pressione Max bruciatore

Gas Butano (G30)

mbar

27,5

28

Pressione min bruciatore

Gas Butano (G30)

mbar

6,6

7

Pressione Max bruciatore

Gas Propano (G31)

mbar

35,5

36

Pressione min bruciatore

Gas Propano (G31)

mbar

8,5

9,5

Diametro mandata/ritorno impianto

G 3/4

G 3/4

Diametro entrata/uscita sanitario

G 1/2

G 1/2

Diametro attacco gas

G 1/2

G 1/2

Diametro tubo scarico fumi

mm

130

-

Diametro tubo coassiale scarico fumi/aspirazione aria

mm

-

100/60

Diametro tubo sdoppiato scarico fumi/aspirazione aria

mm

-

80/80

Tensione/Frequenza di alimentazione

V/Hz

230/50

230/50

Potenza elettrica assorbita totale

W

80

140

Fusibile sull’alimentazione

A

2

2

Grado di protezione del quadro elettrico

IPX4D

IPX4D

LxHxP

mm

400x700x250

Peso netto caldaia

Kg

25,2

26,4

Peso lordo caldaia

Kg

27,2

28,4

INCLUSI NEL PREzzO: Dima di carta, tasselli di fissaggio, tappo di chiusura per foro di aspirazione aria, manuale tecnico, lista centri assistenza,

libretto d’impianto, certificato di garanzia.
