POMPE DI CALORE HP - WARM

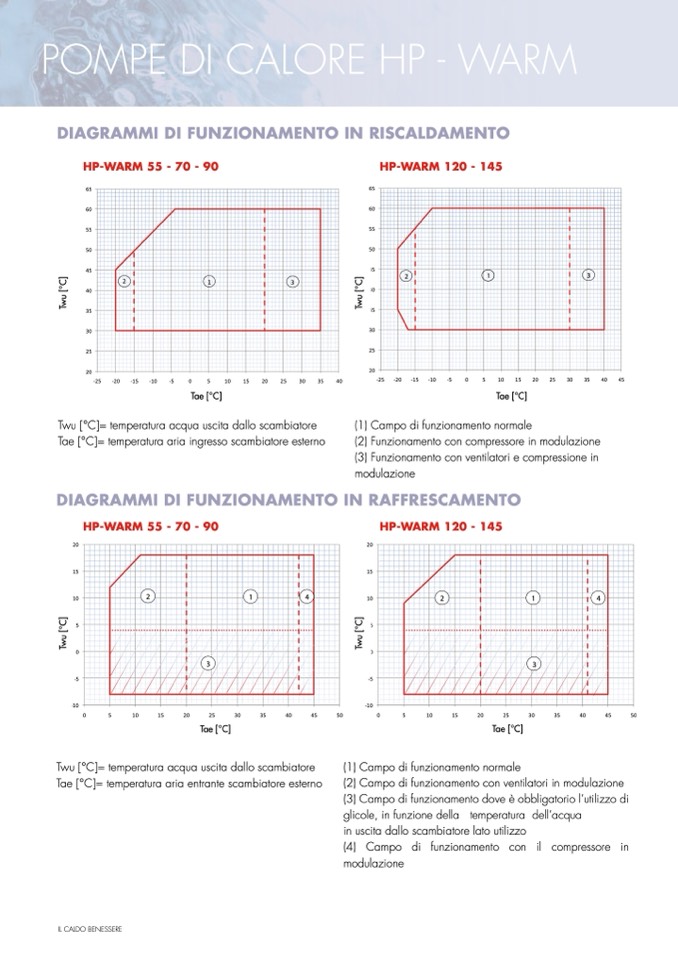

DIAgRAMMI DI FUNZIONAMENTO IN RISCALDAMENTO
HP-WARM 55 - 70 - 90
HP-WARM 120 - 145
65
60
55
50
45
40
35
30
25
20
Tae [°C]
Twu [°C]= temperatura acqua uscita dallo scambiatore
Tae [°C]= temperatura aria ingresso scambiatore esterno
(1) Campo di funzionamento normale
(2) Funzionamento con compressore in modulazione
(3) Funzionamento con ventilatori e compressione in
modulazione
DIAgRAMMI DI FUNZIONAMENTO IN RAFFRESCAMENTO
HP-WARM 55 - 70 - 90
HP-WARM 120 - 145
20
15
10
5
0
-5
-10
0
5
10
15
20
25
30
35
40
45
50
Twu [°C]= temperatura acqua uscita dallo scambiatore
Tae [°C]= temperatura aria entrante scambiatore esterno
(1) Campo di funzionamento normale
(2) Campo di funzionamento con ventilatori in modulazione
(3) Campo di funzionamento dove è obbligatorio l’utilizzo di
glicole, in funzione della temperatura dell’acqua
in uscita dallo scambiatore lato utilizzo
(4) Campo di funzionamento con il compressore in
modulazione
IL CALDO BENESSERE
