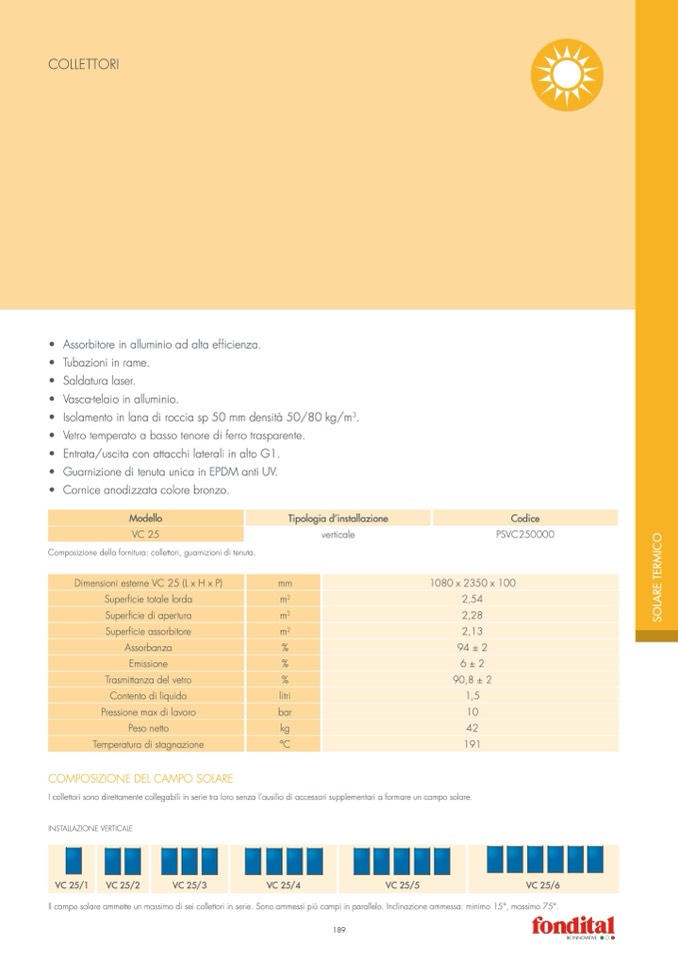

COLLETTORI

• Assorbitore in alluminio ad alta efficienza.

• Tubazioni in rame.

• Saldatura laser.

• Vasca-telaio in alluminio.

• Isolamento in lana di roccia sp 50 mm densità 50/80 kg/m

3

.

• Vetro temperato a basso tenore di ferro trasparente.

• Entrata/uscita con attacchi laterali in alto G1.

• Guarnizione di tenuta unica in EPDM anti UV.

• Cornice anodizzata colore bronzo.

modello

VC 25

Composizione della fornitura: collettori, guarnizioni di tenuta.

Dimensioni esterne VC 25 (L x H x P)

Superficie totale lorda

Superficie di apertura

Superficie assorbitore

Assorbanza

Emissione

Trasmittanza del vetro

Contento di liquido

Pressione max di lavoro

Peso netto

Temperatura di stagnazione

COMPOSIzIONE DEL CAMPO SOLARE

Codice

PSVC250000

1080 x 2350 x 100

2,54

2,28

2,13

94 ± 2

6 ± 2

90,8 ± 2

1,5

10

42

191

Tipologia d’installazione

verticale

mm

m

2

m

2

m

2

%

%

%

litri

bar

kg

°C

I collettori sono direttamente collegabili in serie tra loro senza l’ausilio di accessori supplementari a formare un campo solare.

INSTALLAzIONE VERTICALE

VC 25/1

VC 25/2

VC 25/3

VC 25/4

VC 25/5

VC 25/6

Il campo solare ammette un massimo di sei collettori in serie. Sono ammessi più campi in parallelo. Inclinazione ammessa: minimo 15°, massimo 75°.

S

O

L

A

R

E

T

E

R

M

I

C

O

189
