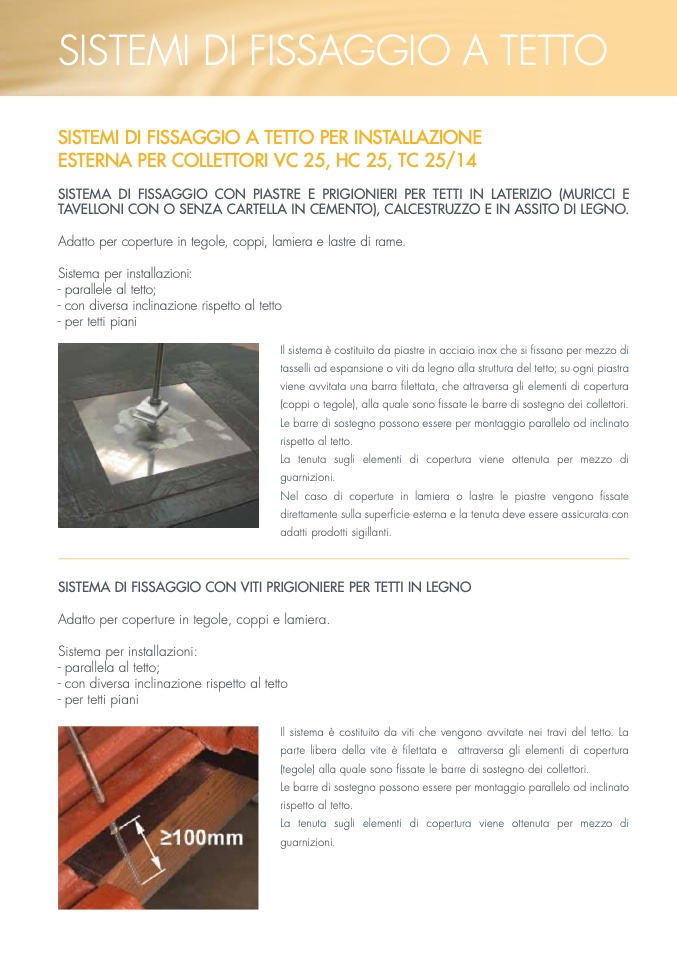

SISTEMI DI FISSAGGIO A TETTO
SISTEmI DI FISSAggIO A TETTO pEr INSTAllAZIONE
ESTErNA pEr COllETTOrI VC 25, HC 25, TC 25/14
SISTEmA DI FISSAggIO CON pIASTrE E prIgIONIErI pEr TETTI IN lATErIZIO (murICCI E
TAVEllONI CON O SENZA CArTEllA IN CEmENTO), CAlCESTruZZO E IN ASSITO DI lEgNO.
Adatto per coperture in tegole, coppi, lamiera e lastre di rame.
Sistema per installazioni:
- parallele al tetto;
- con diversa inclinazione rispetto al tetto
- per tetti piani
Il sistema è costituito da piastre in acciaio inox che si fissano per mezzo di
tasselli ad espansione o viti da legno alla struttura del tetto; su ogni piastra
viene avvitata una barra filettata, che attraversa gli elementi di copertura
(coppi o tegole), alla quale sono fissate le barre di sostegno dei collettori.
Le barre di sostegno possono essere per montaggio parallelo od inclinato
rispetto al tetto.
La tenuta sugli elementi di copertura viene ottenuta per mezzo di
guarnizioni.
Nel caso di coperture in lamiera o lastre le piastre vengono fissate
direttamente sulla superficie esterna e la tenuta deve essere assicurata con
adatti prodotti sigillanti.
SISTEmA DI FISSAggIO CON VITI prIgIONIErE pEr TETTI IN lEgNO
Adatto per coperture in tegole, coppi e lamiera.
Sistema per installazioni:
- parallela al tetto;
- con diversa inclinazione rispetto al tetto
- per tetti piani
Il sistema è costituito da viti che vengono avvitate nei travi del tetto. La
parte libera della vite è filettata e attraversa gli elementi di copertura
(tegole) alla quale sono fissate le barre di sostegno dei collettori.
Le barre di sostegno possono essere per montaggio parallelo od inclinato
rispetto al tetto.
La tenuta sugli elementi di copertura viene ottenuta per mezzo di
guarnizioni.
