L’impianto fotovoltaico
L’impianto fotovoltaico è concet-
tualmente molto semplice: non così
deve essere considerata la sua
progettazione e realizzazione, che
deve soddisfare la normativa CEI in
vigore.
Un impianto non correttamente pro-
gettato e/o realizzato infatti può
dare origine a rischi anche per la
sicurezza delle persone a causa di
un suo non corretto funzionamento o
addirittura per il distacco dei moduli
dalla struttura cui sono fissati, a cau-
sa ad esempio del vento o del carico
indotto dalla neve.
Un impianto mal progettato e mal re-
alizzato può inoltre non essere allac-
ciato alla rete dal gestore locale della
rete e può non vedere riconosciuta la
tariffa incentivante dal GSE.

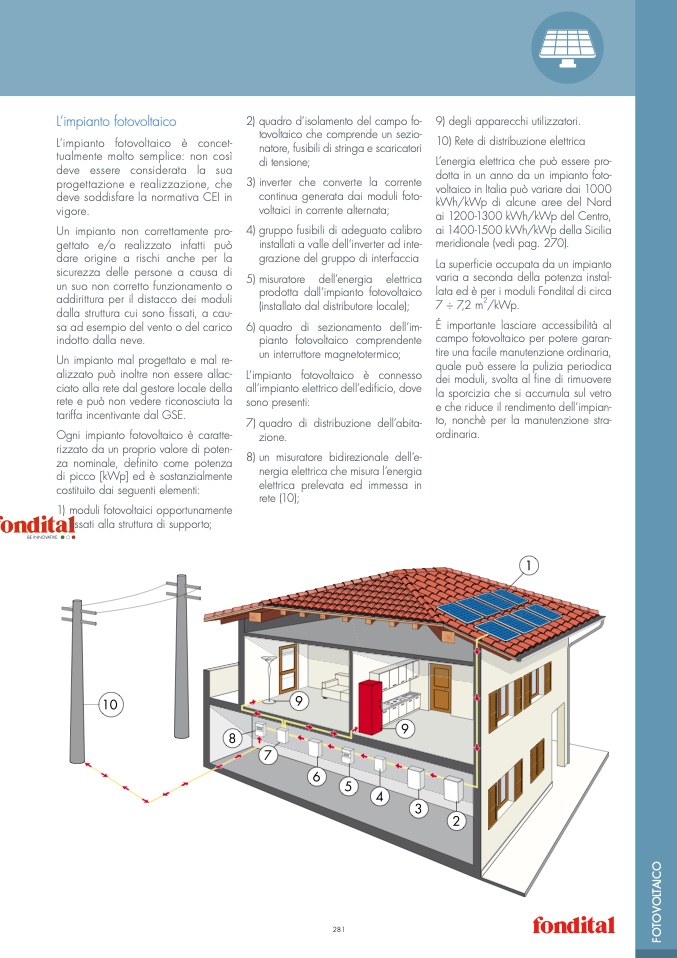

Ogni impianto fotovoltaico è caratte-
rizzato da un proprio valore di poten-
za nominale, definito come potenza
di picco [kWp] ed è sostanzialmente
costituito dai seguenti elementi:
1) moduli fotovoltaici opportunamente
fissati alla struttura di supporto;
2) quadro d’isolamento del campo fo-
tovoltaico che comprende un sezio-
natore, fusibili di stringa e scaricatori
di tensione;
3) inverter che converte la corrente
continua generata dai moduli foto-
voltaici in corrente alternata;
4) gruppo fusibili di adeguato calibro
installati a valle dell’inverter ad inte-
grazione del gruppo di interfaccia
5) misuratore dell’energia elettrica
prodotta dall’impianto fotovoltaico
(installato dal distributore locale);
6) quadro di sezionamento dell’im-
pianto fotovoltaico comprendente
un interruttore magnetotermico;
L’impianto fotovoltaico è connesso
all’impianto elettrico dell’edificio, dove
sono presenti:
7) quadro di distribuzione dell’abita-
zione.
8) un misuratore bidirezionale dell’e-
nergia elettrica che misura l’energia
elettrica prelevata ed immessa in
rete (10);
9) degli apparecchi utilizzatori.
10) Rete di distribuzione elettrica
L’energia elettrica che può essere pro-
dotta in un anno da un impianto foto-
voltaico in Italia può variare dai 1000
kWh/kWp di alcune aree del Nord
ai 1200-1300 kWh/kWp del Centro,
ai 1400-1500 kWh/kWp della Sicilia
meridionale (vedi pag. 270).
La superficie occupata da un impianto
varia a seconda della potenza instal-
lata ed è per i moduli Fondital di circa
7 ÷ 7,2 m
2
/kWp.
É importante lasciare accessibilità al
campo fotovoltaico per potere garan-
tire una facile manutenzione ordinaria,
quale può essere la pulizia periodica
dei moduli, svolta al fine di rimuovere
la sporcizia che si accumula sul vetro
e che riduce il rendimento dell’impian-
to, nonchè per la manutenzione stra-
ordinaria.
