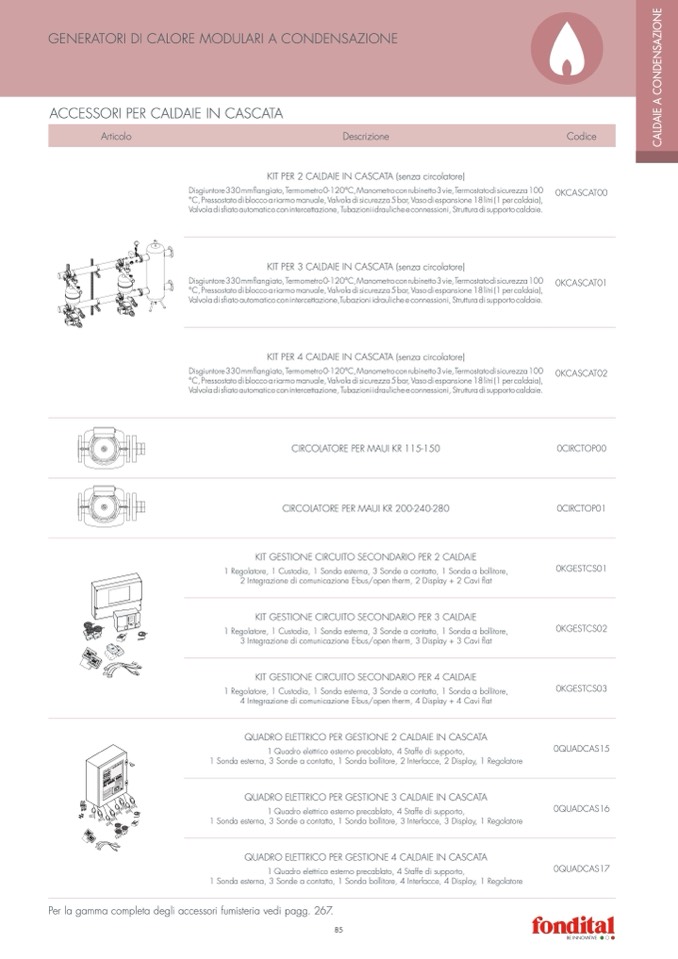

GENERATORI DI CALORE MODULARI A CONDENSAzIONE

ACCESSORI PER CALDAIE IN CASCATA

Articolo

Descrizione

Codice

0KCASCAT00

0KCASCAT01

0KCASCAT02

0CIRCTOP00

0CIRCTOP01

0KGESTCS01

0KGESTCS02

0KGESTCS03

0QUADCAS15

0QUADCAS16

0QUADCAS17

KIT PER 2 CALDAIE IN CASCATA (senza circolatore)

Disgiuntore 330 mm flangiato, Termometro 0-120°C, Manometro con rubinetto 3 vie, Termostato di sicurezza 100

°C, Pressostato di blocco a riarmo manuale, Valvola di sicurezza 5 bar, Vaso di espansione 18 litri (1 per caldaia),

Valvola di sfiato automatico con intercettazione, Tubazioni idrauliche e connessioni, Struttura di supporto caldaie.

KIT PER 3 CALDAIE IN CASCATA (senza circolatore)

Disgiuntore 330 mm flangiato, Termometro 0-120°C, Manometro con rubinetto 3 vie, Termostato di sicurezza 100

°C, Pressostato di blocco a riarmo manuale, Valvola di sicurezza 5 bar, Vaso di espansione 18 litri (1 per caldaia),

Valvola di sfiato automatico con intercettazione,Tubazioni idrauliche e connessioni, Struttura di supporto caldaie.

KIT PER 4 CALDAIE IN CASCATA (senza circolatore)

Disgiuntore 330 mm flangiato, Termometro 0-120°C, Manometro con rubinetto 3 vie, Termostato di sicurezza 100

°C, Pressostato di blocco a riarmo manuale, Valvola di sicurezza 5 bar, Vaso di espansione 18 litri (1 per caldaia),

Valvola di sfiato automatico con intercettazione, Tubazioni idrauliche e connessioni, Struttura di supporto caldaie.

CIRCOLATORE PER MAUI KR 115-150

CIRCOLATORE PER MAUI KR 200-240-280

KIT GESTIONE CIRCUITO SECONDARIO PER 2 CALDAIE

1 Regolatore, 1 Custodia, 1 Sonda esterna, 3 Sonde a contatto, 1 Sonda a bollitore,

2 Integrazione di comunicazione E-bus/open therm, 2 Display + 2 Cavi flat

KIT GESTIONE CIRCUITO SECONDARIO PER 3 CALDAIE

1 Regolatore, 1 Custodia, 1 Sonda esterna, 3 Sonde a contatto, 1 Sonda a bollitore,

3 Integrazione di comunicazione E-bus/open therm, 3 Display + 3 Cavi flat

KIT GESTIONE CIRCUITO SECONDARIO PER 4 CALDAIE

1 Regolatore, 1 Custodia, 1 Sonda esterna, 3 Sonde a contatto, 1 Sonda a bollitore,

4 Integrazione di comunicazione E-bus/open therm, 4 Display + 4 Cavi flat

QUADRO ELETTRICO PER GESTIONE 2 CALDAIE IN CASCATA

1 Quadro elettrico esterno precablato, 4 Staffe di supporto,

1 Sonda esterna, 3 Sonde a contatto, 1 Sonda bollitore, 2 Interfacce, 2 Display, 1 Regolatore

QUADRO ELETTRICO PER GESTIONE 3 CALDAIE IN CASCATA

1 Quadro elettrico esterno precablato, 4 Staffe di supporto,

1 Sonda esterna, 3 Sonde a contatto, 1 Sonda bollitore, 3 Interfacce, 3 Display, 1 Regolatore

QUADRO ELETTRICO PER GESTIONE 4 CALDAIE IN CASCATA

1 Quadro elettrico esterno precablato, 4 Staffe di supporto,

1 Sonda esterna, 3 Sonde a contatto, 1 Sonda bollitore, 4 Interfacce, 4 Display, 1 Regolatore

Per la gamma completa degli accessori fumisteria vedi pagg. 267.

DC1

AC1

AC3

AC2

AC4

DC2

DC4

DC3

85
