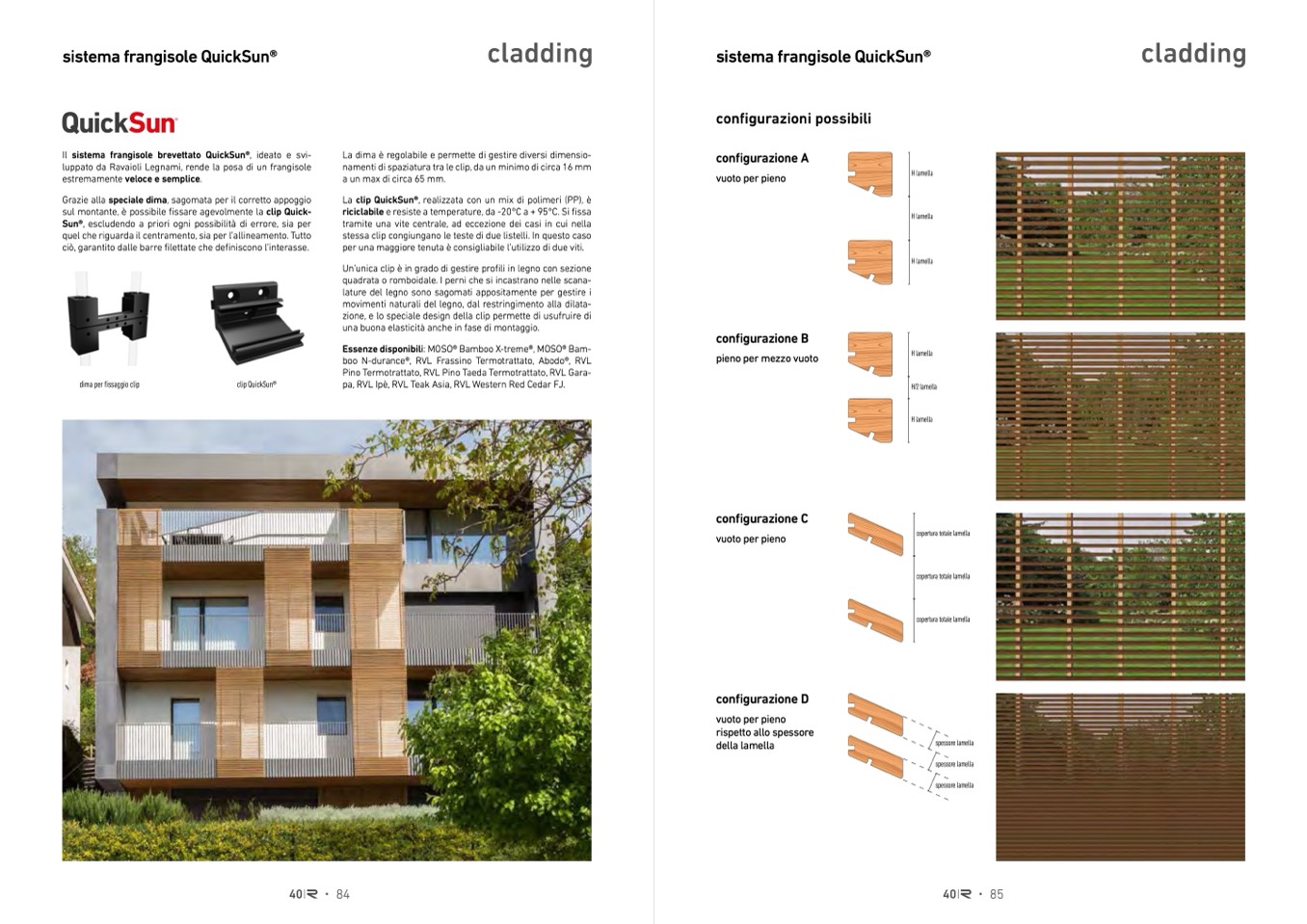

sistema frangisole QuickSun®
Il sistema frangisole brevettato QuickSun®, ideato e svi-
luppato da Ravaioli Legnami, rende la posa di un frangisole
estremamente veloce e semplice.
Grazie alla speciale dima, sagomata per il corretto appoggio
sul montante, è possibile fissare agevolmente la clip Quick-
Sun®, escludendo a priori ogni possibilità di errore, sia per
quel che riguarda il centramento, sia per l’allineamento. Tutto
ciò, garantito dalle barre filettate che definiscono l’interasse.
La dima è regolabile e permette di gestire diversi dimensio-
namenti di spaziatura tra le clip, da un minimo di circa 16 mm
aunmaxdicirca65mm.
La clip QuickSun®, realizzata con un mix di polimeri (PP), è
riciclabile e resiste a temperature, da -20°C a + 95°C. Si fissa
tramite una vite centrale, ad eccezione dei casi in cui nella
stessa clip congiungano le teste di due listelli. In questo caso
per una maggiore tenuta è consigliabile l’utilizzo di due viti.
Un’unica clip è in grado di gestire profili in legno con sezione
quadrata o romboidale. I perni che si incastrano nelle scana-
lature del legno sono sagomati appositamente per gestire i
movimenti naturali del legno, dal restringimento alla dilata-
zione, e lo speciale design della clip permette di usufruire di
una buona elasticità anche in fase di montaggio.
Essenze disponibili: MOSO® Bamboo X-treme®, MOSO® Bam-
boo N-durance®, RVL Frassino Termotrattato, Abodo®, RVL
Pino Termotrattato, RVL Pino Taeda Termotrattato, RVL Gara-
pa, RVL Ipè, RVL Teak Asia, RVL Western Red Cedar FJ.
dima per fissaggio clip
clip QuickSun®
84
sistema frangisole QuickSun®
configurazioni possibili
configurazione A
vuoto per pieno
H lamella
H lamella
H lamella
H lamella
H/2 lamella
H lamella
copertura totale lamella
copertura totale lamella
copertura totale lamella
spessore lamella
spessore lamella
spessore lamella
configurazione B
pieno per mezzo vuoto
configurazione C
vuoto per pieno
configurazione D
vuoto per pieno
rispetto allo spessore
della lamella
85
