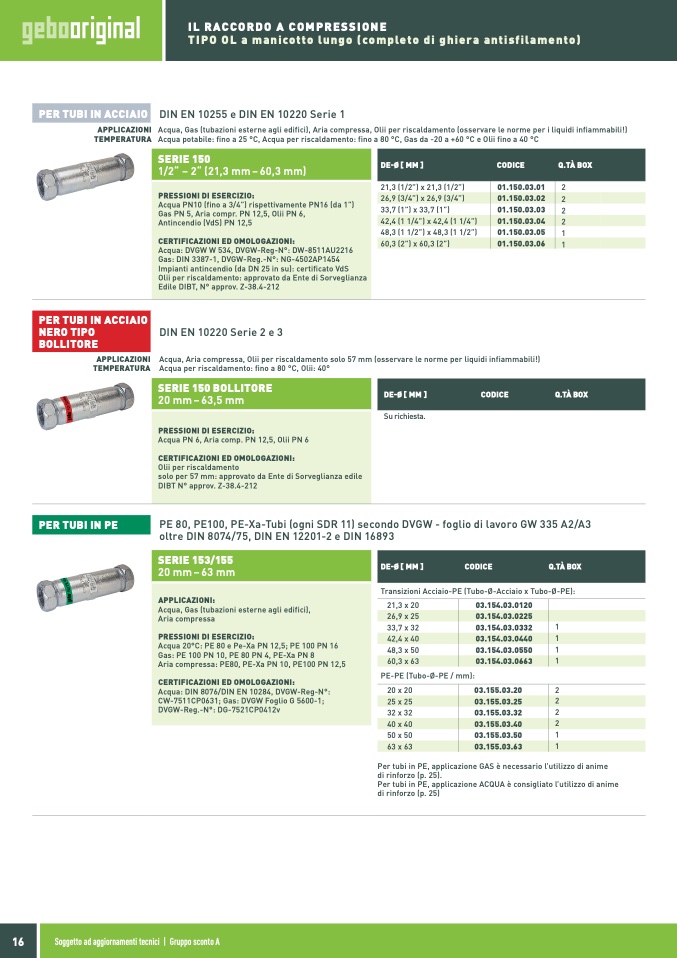

IL RACCORDO A COMPRESSIONE
TIPO OL a manicotto lungo (completo di ghiera antisfilamento)
PER TUBI IN ACCIAIO
APPLICAZIONI
TEMPERATURA
DIN EN 10255 e DIN EN 10220 Serie 1
Acqua, Gas (tubazioni esterne agli edifici), Aria compressa, Olii per riscaldamento (osservare le norme per i liquidi infiammabili!)
Acqua potabile: fino a 25 °C, Acqua per riscaldamento: fino a 80 °C, Gas da -20 a +60 °C e Olii fino a 40 °C
21,3 (1/2”) x 21,3 (1/2”)
2
33,7 (1”) x 33,7 (1”)
2
48,3 (1 1/2”) x 48,3 (1 1/2”)
1
DIN EN 10220 Serie 2 e 3
Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per liquidi infiammabili!)
Acqua per riscaldamento: fino a 80 °C, Olii: 40°
Su richiesta.
SERIE 150
1/2“ – 2“ (21,3 mm – 60,3 mm)
PRESSIONI DI ESERCIZIO:
Acqua PN10 (fino a 3/4”) rispettivamente PN16 (da 1”)
Gas PN 5, Aria compr. PN 12,5, Olii PN 6,
Antincendio (VdS) PN 12,5
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2216
Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1454
Impianti antincendio (da DN 25 in su): certificato VdS
Olii per riscaldamento: approvato da Ente di Sorveglianza
Edile DIBT, N° approv. Z-38.4-212
DE-Ø[MM]
60,3 (2”) x 60,3 (2”)
CODICE
01.150.03.01
Q.TÀ BOX
26,9 (3/4”) x 26,9 (3/4”)
2
42,4 (1 1/4”) x 42,4 (1 1/4”)
01.150.03.02
01.150.03.03
01.150.03.04
2
01.150.03.05
01.150.03.06
1
PER TUBI IN ACCIAIO
NERO TIPO
BOLLITORE
APPLICAZIONI
TEMPERATURA
SERIE 150 BOLLITORE
20 mm–63,5 mm
PRESSIONI DI ESERCIZIO:
Acqua PN 6, Aria comp. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI:
Olii per riscaldamento
solo per 57 mm: approvato da Ente di Sorveglianza edile
DIBT N° approv. Z-38.4-212
DE-Ø[MM]
CODICE
Q.TÀ BOX
PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW 335 A2/A3
oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893
PER TUBI IN PE
DE-Ø[MM]
CODICE
Q.TÀ BOX
SERIE 153/155
20 mm–63 mm
APPLICAZIONI:
Acqua, Gas (tubazioni esterne agli edifici),
Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua 20°C: PE 80 e Pe-Xa PN 12,5; PE 100 PN 16
Gas: PE 100 PN 10, PE 80 PN 4, PE-Xa PN 8
Aria compressa: PE80, PE-Xa PN 10, PE100 PN 12,5
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DIN 8076/DIN EN 10284, DVGW-Reg-N°:
CW-7511CP0631; Gas: DVGW Foglio G 5600-1;
DVGW-Reg.-N°: DG-7521CP0412v
Transizioni Acciaio-PE (Tubo-Ø-Acciaio x Tubo-Ø-PE):
21,3 x 20
33,7 x 32
1
48,3 x 50
1
PE-PE (Tubo-Ø-PE / mm):
20 x 20
2
32 x 32
2
50 x 50
1
26,9 x 25
03.154.03.0120
03.154.03.0225
03.154.03.0332
42,4 x 40
03.154.03.0440
1
60,3 x 63
03.154.03.0550
03.154.03.0663
1
25 x 25
03.155.03.20
03.155.03.25
2
03.155.03.32
40 x 40
03.155.03.40
2
03.155.03.50
63 x 63
03.155.03.63
1
Per tubi in PE, applicazione GAS è necessario l’utilizzo di anime
di rinforzo (p. 25).
Per tubi in PE, applicazione ACQUA è consigliato l’utilizzo di anime
di rinforzo (p. 25)
16
Soggetto ad aggiornamenti tecnici | Gruppo sconto A
