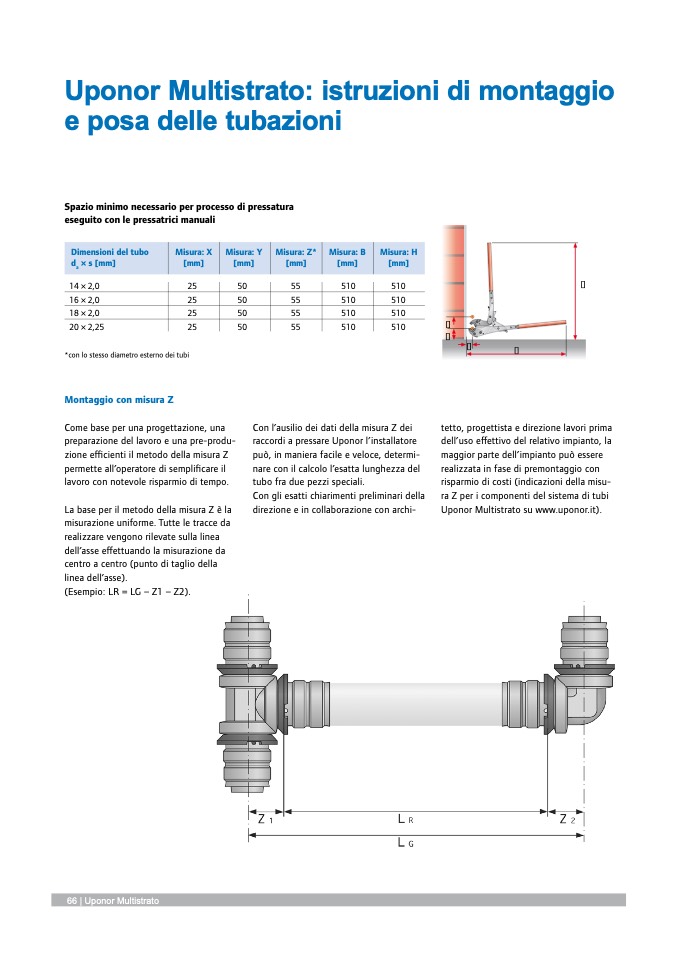

Uponor Multistrato: istruzioni di montaggio
e posa delle tubazioni
Spazio minimo necessario per processo di pressatura
eseguito con le pressatrici manuali
Dimensioni del tubo
Misura: X Misura: Y
d
a
× s [mm]
[mm]
[mm]
14×2,0
25
50
16×2,0
25
50
18×2,0
25
50
20×2,25
25
50
*con lo stesso diametro esterno dei tubi
Montaggio con misura Z
Come base per una progettazione, una
preparazione del lavoro e una pre-produ-
zione efficienti il metodo della misura Z
permette all’operatore di semplificare il
lavoro con notevole risparmio di tempo.
La base per il metodo della misura Z è la
misurazione uniforme. Tutte le tracce da
realizzare vengono rilevate sulla linea
dell’asse effettuando la misurazione da
centro a centro (punto di taglio della
linea dell’asse).
(Esempio: LR = LG – Z1 – Z2).
Misura: Z* Misura: B
[mm]
[mm]
Misura: H
[mm]
66 | Uponor Multistrato
55
510
510
55
510
510
55
510
510
55
510
510
Con l’ausilio dei dati della misura Z dei
raccordi a pressare Uponor l’installatore
può, in maniera facile e veloce, determi-
nare con il calcolo l’esatta lunghezza del
tubo fra due pezzi speciali.
Con gli esatti chiarimenti preliminari della
direzione e in collaborazione con archi-
�
�
�
�
�
tetto, progettista e direzione lavori prima
dell’uso effettivo del relativo impianto, la
maggior parte dell’impianto può essere
realizzata in fase di premontaggio con
risparmio di costi (indicazioni della misu-
ra Z per i componenti del sistema di tubi
Uponor Multistrato su www.uponor.it).
