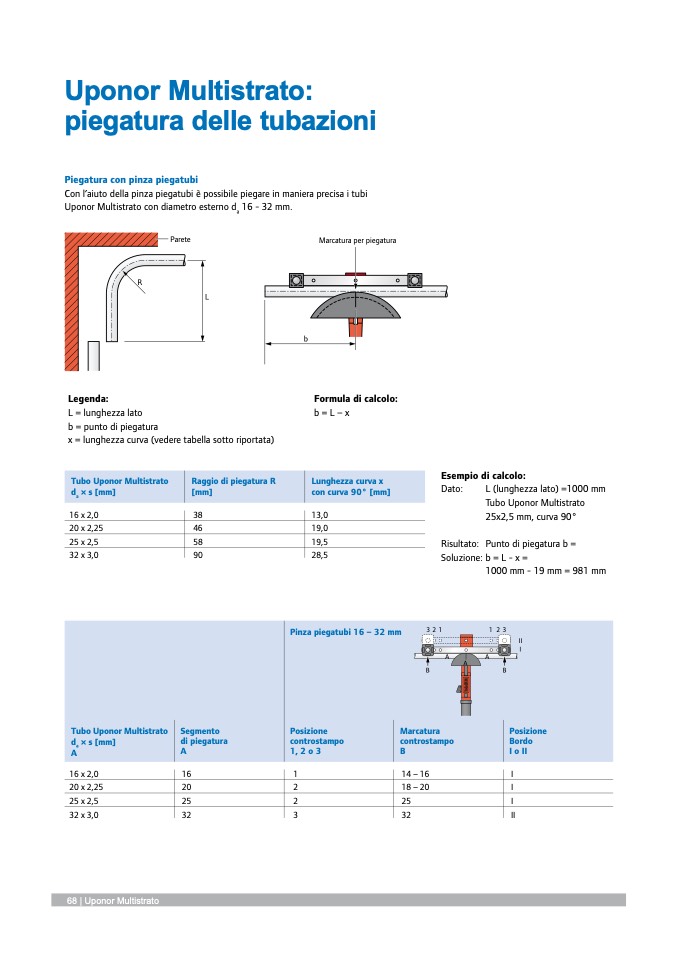

Uponor Multistrato:
piegatura delle tubazioni
Piegatura con pinza piegatubi
Con l’aiuto della pinza piegatubi è possibile piegare in maniera precisa i tubi
Uponor Multistrato con diametro esterno d
a
16 - 32 mm.
b
R
b
L
Legenda:
Formula di calcolo:
b = L – x
13,0
19,0
19,5
28,5
L = lunghezza lato
b = punto di piegatura
x = lunghezza curva (vedere tabella sotto riportata)
Tubo Uponor Multistrato
d
a
× s [mm]
Raggio di piegatura R
[mm]
Lunghezza curva x
con curva 90° [mm]
16 x 2,0
20 x 2,25
25 x 2,5
32 x 3,0
38
90
Esempio di calcolo:
Dato:
L (lunghezza lato) =1000 mm
Tubo Uponor Multistrato
25x2,5 mm, curva 90°
Risultato: Punto di piegatura b =
Soluzione: b = L - x =
1000 mm - 19 mm = 981 mm
46
58
Tubo Uponor Multistrato Segmento
d
a
× s [mm]
di piegatura
A
A
Pinza piegatubi 16 – 32 mm
321
123
II
I
Posizione
Bordo
I o II
21
1
2
A
A
B
A
B
Posizione
controstampo
1, 2 o 3
A
A
A
B
B
Marcatura
controstampo
B
16x2,0
16
1
14–16
I
20 x 2,25
I
25x2,5
I
32x3,0
32
3
32
II
20
2
18–20
25
2
25
