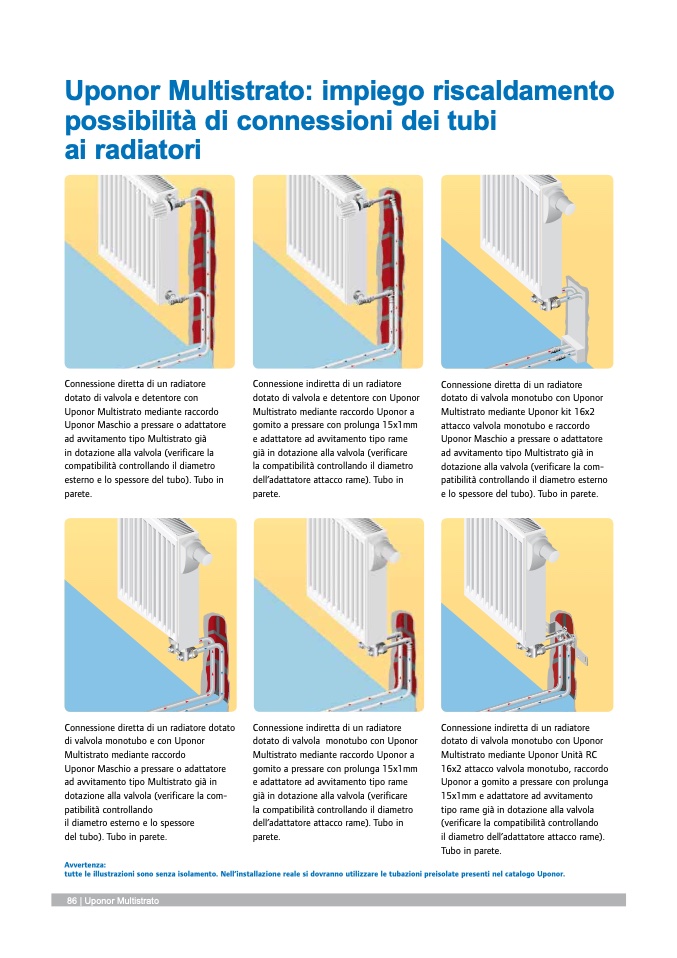

Uponor Multistrato: impiego riscaldamento
possibilità di connessioni dei tubi
ai radiatori
Connessione diretta di un radiatore
dotato di valvola e detentore con
Uponor Multistrato mediante raccordo
Uponor Maschio a pressare o adattatore
ad avvitamento tipo Multistrato già
in dotazione alla valvola (verificare la
compatibilità controllando il diametro
esterno e lo spessore del tubo). Tubo in
parete.
Connessione indiretta di un radiatore
dotato di valvola e detentore con Uponor
Multistrato mediante raccordo Uponor a
gomito a pressare con prolunga 15x1mm
e adattatore ad avvitamento tipo rame
già in dotazione alla valvola (verificare
la compatibilità controllando il diametro
dell’adattatore attacco rame). Tubo in
parete.
Connessione diretta di un radiatore
dotato di valvola monotubo con Uponor
Multistrato mediante Uponor kit 16x2
attacco valvola monotubo e raccordo
Uponor Maschio a pressare o adattatore
ad avvitamento tipo Multistrato già in
dotazione alla valvola (verificare la com-
patibilità controllando il diametro esterno
e lo spessore del tubo). Tubo in parete.
Connessione diretta di un radiatore dotato
di valvola monotubo e con Uponor
Multistrato mediante raccordo
Uponor Maschio a pressare o adattatore
ad avvitamento tipo Multistrato già in
dotazione alla valvola (verificare la com-
patibilità controllando
il diametro esterno e lo spessore
del tubo). Tubo in parete.
Connessione indiretta di un radiatore
dotato di valvola monotubo con Uponor
Multistrato mediante raccordo Uponor a
gomito a pressare con prolunga 15x1mm
e adattatore ad avvitamento tipo rame
già in dotazione alla valvola (verificare
la compatibilità controllando il diametro
dell’adattatore attacco rame). Tubo in
parete.
Connessione indiretta di un radiatore
dotato di valvola monotubo con Uponor
Multistrato mediante Uponor Unità RC
16x2 attacco valvola monotubo, raccordo
Uponor a gomito a pressare con prolunga
15x1mm e adattatore ad avvitamento
tipo rame già in dotazione alla valvola
(verificare la compatibilità controllando
il diametro dell’adattatore attacco rame).
Tubo in parete.
Avvertenza:
tutte le illustrazioni sono senza isolamento. Nell’installazione reale si dovranno utilizzare le tubazioni preisolate presenti nel catalogo Uponor.
86 | Uponor Multistrato
