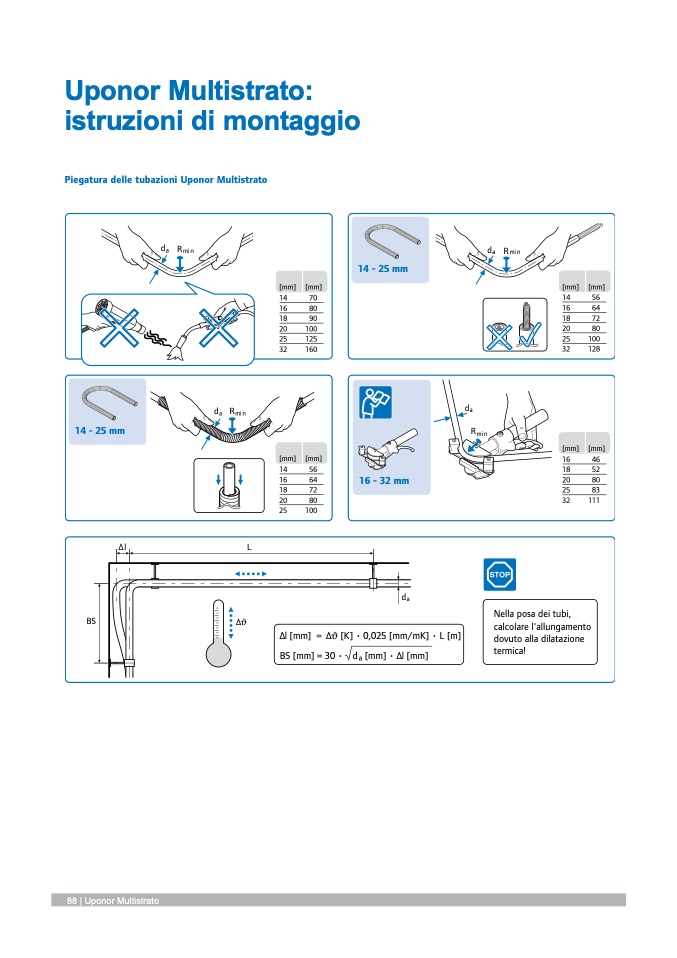

Uponor Multistrato:

istruzioni di montaggio

Piegatura delle tubazioni Uponor Multistrato

14 - 25 mm

BS

∆θ

Nella posa dei tubi,

calcolare l'allungamento

dovuto alla dilatazione

termica!

88 | Uponor Multistrato

d

a

R

min

d

a

Rmin

∆l

L

16 - 32 mm

d

a

d

a

R

min

[mm] [mm]

14

70

16

80

18

90

20

100

25

125

32

160

[mm] [mm]

14

56

16

64

18

72

20

80

25

100

d

a

R

min

[mm] [mm]

14

56

16

64

18

72

20

80

25

100

32

128

[mm] [mm]

16

46

18

52

20

80

25

83

32

111

14 - 25 mm

∆l [mm] = ∆θ [K] • 0,025 [mm/mK] • L [m]

BS [mm] = 30 • d

a

[mm] • ∆l [mm]
