X
A
E
La lunghezza di penetrazione
del boccaglio del bruciatore
deve rientrare tra il minino ed il
massimo valore di X.
Boccagli con lunghezza
inferiore possono provocare
danni allo scambiatore e
comportare la sospensione
della garanzia.
La quota ØT, indica la massima
misura del diametro boccaglio
per quel modello di generatore;
qualora il boccaglio del
bruciatore abbinato sia di
dimensione maggiore, è
necessario modificare lo
scambiatore con relativo
supplemento.
In caso di utilizzo di bruciatore
a basso NOx con ricircolo dei
fumi esterno alla testa di
combustione è necessario
interpellare il Servizio
Assistenza di ApenGroup.
I generatori di serie vengono
forniti con piastre bruciatore
standard, le cui dimensioni
sono indicate nella tabella
sottostante. Qualora la foratura
della piastra standard non
fosse adatta al bruciatore da
abbinare, può essere richiesta
la foratura adatta allo specifico
modello e marca del bruciatore.
ØM
ØD
ØC
Quote (mm)
X
ØTmax
P
A
B
ØC
ØD
ØM
E
min
max
PK 032
150
220
135
150
270
382
115
170
M8
120
PK 060-100
150
220
135
150
270
382
133
170
M8
120
PK 140
270
350
190
175
414
454
140
175
M8
124
PK 190-250
270
350
190
175
414
454
160
223
M8
158
PK 320
270
350
230
230
464
484
160
223
M8
158
PK 420-550
270
350
230
230
464
484
190
269
M8
190
PK 700-900-1M2
350
480
290
280
560
590
210
325
M10
230
11

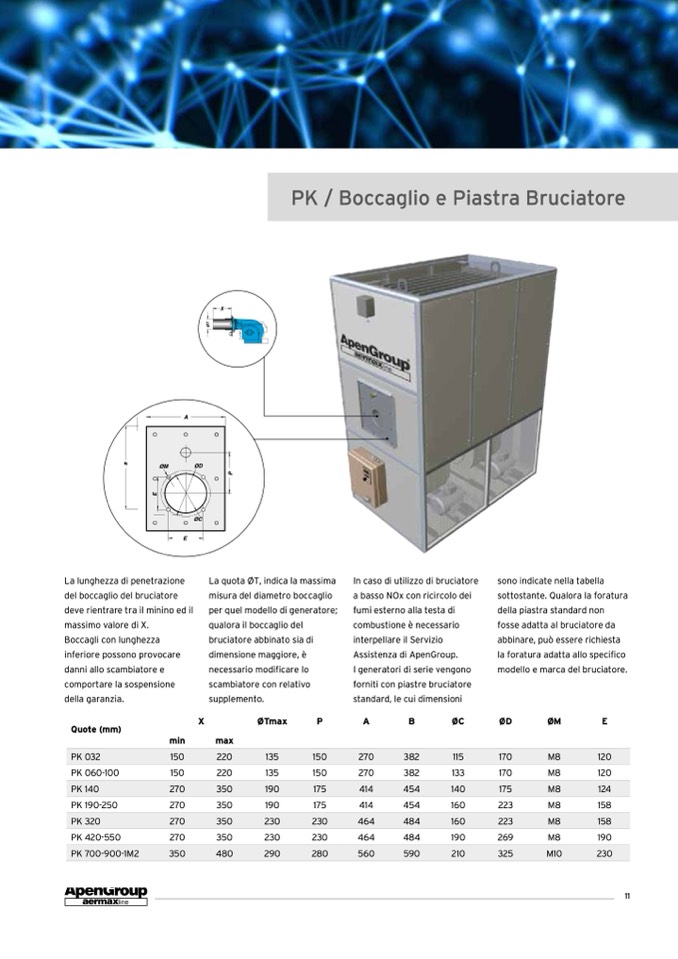

PK / Boccaglio e Piastra Bruciatore
E
P
5
5
B
Ø
T
