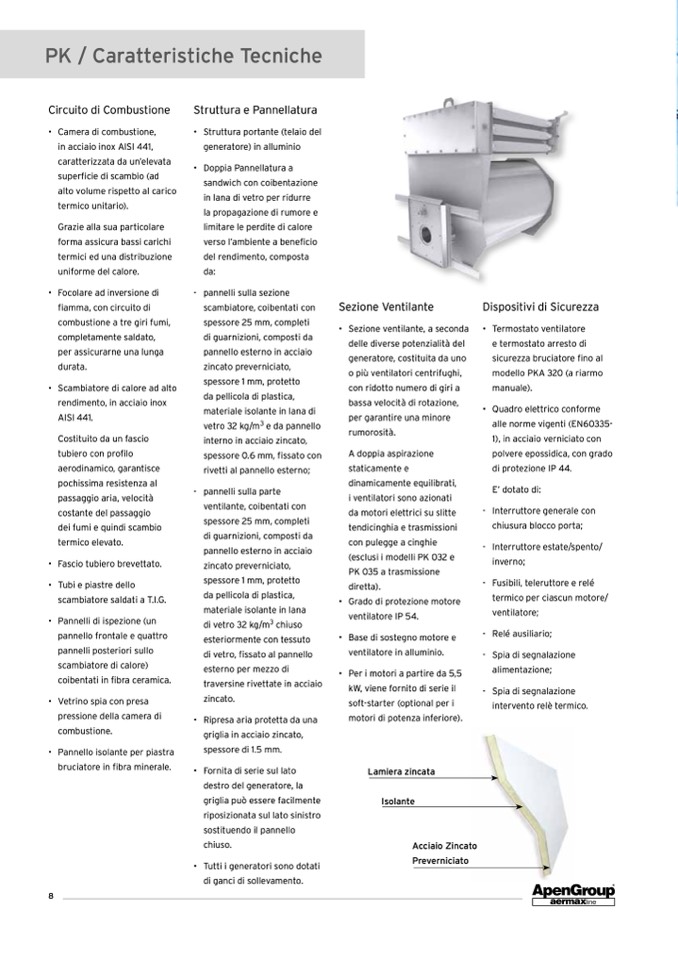

PK / Caratteristiche Tecniche
Circuito di Combustione
• Camera di combustione,
in acciaio inox AISI 441,
caratterizzata da un’elevata
superficie di scambio (ad
alto volume rispetto al carico
termico unitario).
Grazie alla sua particolare
forma assicura bassi carichi
termici ed una distribuzione
uniforme del calore.
• Focolare ad inversione di
fiamma, con circuito di
combustione a tre giri fumi,
completamente saldato,
per assicurarne una lunga
durata.
• Scambiatore di calore ad alto
rendimento, in acciaio inox
AISI 441.
Costituito da un fascio
tubiero con profilo
aerodinamico, garantisce
pochissima resistenza al
passaggio aria, velocità
costante del passaggio
dei fumi e quindi scambio
termico elevato.
• Fascio tubiero brevettato.
• Tubi e piastre dello
scambiatore saldati a T.I.G.
• Pannelli di ispezione (un
pannello frontale e quattro
pannelli posteriori sullo
scambiatore di calore)
coibentati in fibra ceramica.
• Vetrino spia con presa
pressione della camera di
combustione.
• Pannello isolante per piastra
bruciatore in fibra minerale.
Struttura e Pannellatura
• Struttura portante (telaio del
generatore) in alluminio
• Doppia Pannellatura a
sandwich con coibentazione
in lana di vetro per ridurre
la propagazione di rumore e
limitare le perdite di calore
verso l’ambiente a beneficio
del rendimento, composta
da:
- pannelli sulla sezione
scambiatore, coibentati con
spessore 25 mm, completi
di guarnizioni, composti da
pannello esterno in acciaio
zincato preverniciato,
spessore 1 mm, protetto
da pellicola di plastica,
materiale isolante in lana di
vetro 32 kg/m3 e da pannello
interno in acciaio zincato,
spessore 0.6 mm, fissato con
rivetti al pannello esterno;
- pannelli sulla parte
ventilante, coibentati con
spessore 25 mm, completi
di guarnizioni, composti da
pannello esterno in acciaio
zincato preverniciato,
spessore 1 mm, protetto
da pellicola di plastica,
materiale isolante in lana
di vetro 32 kg/m3 chiuso
esteriormente con tessuto
di vetro, fissato al pannello
esterno per mezzo di
traversine rivettate in acciaio
zincato.
• Ripresa aria protetta da una
griglia in acciaio zincato,
spessore di 1.5 mm.
• Fornita di serie sul lato
destro del generatore, la
griglia può essere facilmente
riposizionata sul lato sinistro
sostituendo il pannello
chiuso.
• Tutti i generatori sono dotati
di ganci di sollevamento.
Sezione Ventilante
Dispositivi di Sicurezza
• Termostato ventilatore
e termostato arresto di
sicurezza bruciatore fino al
modello PKA 320 (a riarmo
manuale).
• Quadro elettrico conforme
alle norme vigenti (EN60335-
1), in acciaio verniciato con
polvere epossidica, con grado
di protezione IP 44.
E’ dotato di:
- Interruttore generale con
chiusura blocco porta;
- Interruttore estate/spento/
inverno;
- Fusibili, teleruttore e relé
termico per ciascun motore/
ventilatore;
- Relé ausiliario;
- Spia di segnalazione
alimentazione;
- Spia di segnalazione
intervento relè termico.
•
Sezione ventilante, a seconda
delle diverse potenzialità del
generatore, costituita da uno
o più ventilatori centrifughi,
con ridotto numero di giri a
bassa velocità di rotazione,
per garantire una minore
rumorosità.
A doppia aspirazione
staticamente e
dinamicamente equilibrati,
i ventilatori sono azionati
da motori elettrici su slitte
tendicinghia e trasmissioni
con pulegge a cinghie
(esclusi i modelli PK 032 e
PK 035 a trasmissione
diretta).
Grado di protezione motore
ventilatore IP 54.
Base di sostegno motore e
ventilatore in alluminio.
Per i motori a partire da 5,5
kW, viene fornito di serie il
soft-starter (optional per i
motori di potenza inferiore).
Lamiera zincata
Isolante
Acciaio Zincato
Preverniciato
•
•
•
