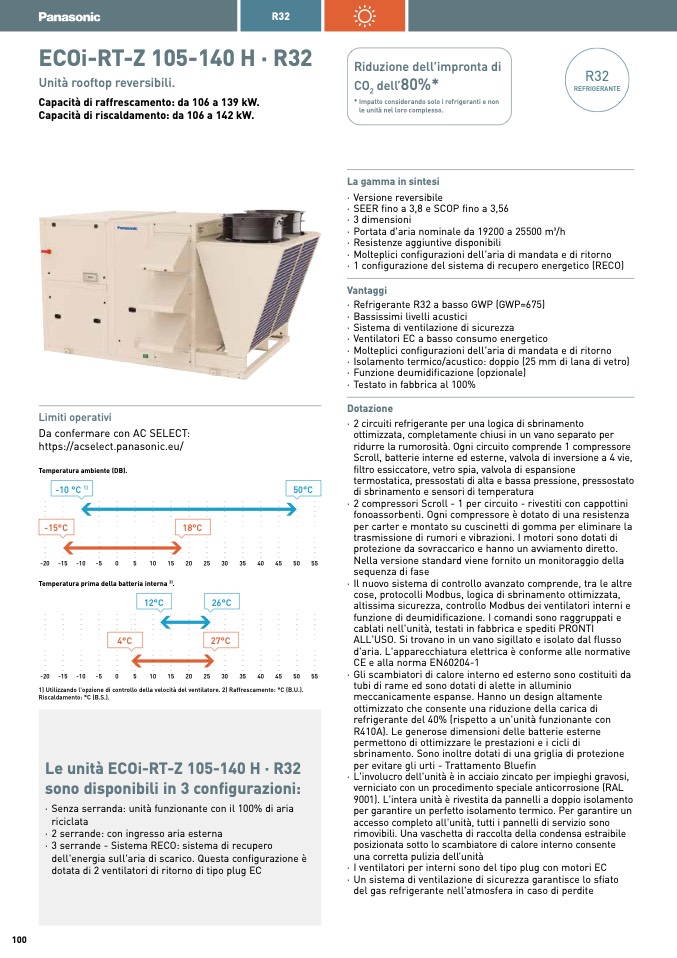

ECOi-RT-Z 105-140 H · R32

Unità rooftop reversibili.

Capacità di raffrescamento: da 106 a 139 kW

.

Capacità di riscaldamento: da 106 a 142 kW

.

Limiti operativ

i

Da confermare con AC SELECT

:

https://acselect.panasonic.eu

/

Temperatura ambiente (DB).

-10 °C 1

)

-15°C

50°C

-20 -15 -10 -5

0

5

10 15 20 25 30 35 40 45 50 55

Temperatura prima della batteria interna 2

)

.

12°C

18°C

4°

C

26°C

27°

C

55

-20 -15 -10 -5

0

5

10 15 20 25 30 35 40 45 50 55

1) Utilizzando l'opzione di controllo della velocità del ventilatore. 2) Raffrescamento: °C (B.U.).

Riscaldamento: °C (B.S.)

.

Le unità ECOi-RT-Z 105-140 H · R3

2

sono disponibili in 3 configurazioni

:

· Senza serranda: unità funzionante con il 100% di aria

riciclata

· 2 serrande: con ingresso aria estern

a

· 3 serrande - Sistema RECO: sistema di recuper

o

dell'energia sull'aria di scarico. Questa configurazione

è

dotata di 2 ventilatori di ritorno di tipo plug E

C

10

0

Riduzione dell'impronta d

i

CO2 dell’80%*

*



Impatto considerando solo i refrigeranti e no

n

le unità nel loro complesso

.

R3

2

REFRIGERANTE

La gamma in sintesi

· Versione reversibile

· SEER fino a 3,8 e SCOP fino a 3,5

6

· 3 dimensioni

· Portata d'aria nominale da 19200 a 25500 m³/

h

· Resistenze aggiuntive disponibil

i

· Molteplici configurazioni dell'aria di mandata e di ritorno

· 1 configurazione del sistema di recupero energetico (RECO

)

Vantaggi

· Refrigerante R32 a basso GWP (GWP=675)

· Bassissimi livelli acustici

· Sistema di ventilazione di sicurezz

a

· Ventilatori EC a basso consumo energetic

o

· Molteplici configurazioni dell'aria di mandata e di ritorno

· Isolamento termico/acustico: doppio (25 mm di lana di vetro)

· Funzione deumidificazione (opzionale)

· Testato in fabbrica al 100%

Dotazion

e

· 2 circuiti refrigerante per una logica di sbrinamento

ottimizzata, completamente chiusi in un vano separato pe

r

ridurre la rumorosità. Ogni circuito comprende 1 compressor

e

Scroll, batterie interne ed esterne, valvola di inversione a 4 vie

,

filtro essiccatore, vetro spia, valvola di espansion

e

termostatica, pressostati di alta e bassa pressione, pressostato

di sbrinamento e sensori di temperatur

a

· 2 compressori Scroll - 1 per circuito - rivestiti con cappottin

i

fonoassorbenti. Ogni compressore è dotato di una resistenza

per carter e montato su cuscinetti di gomma per eliminare l

a

trasmissione di rumori e vibrazioni. I motori sono dotati di

protezione da sovraccarico e hanno un avviamento diretto

.

-20 -15 -10 -5

0

5

10 15 20 25 30 35 40 45 50 55

Nella versione standard viene fornito un monitoraggio dell

a

sequenza di fas

e

· Il nuovo sistema di controllo avanzato comprende, tra le altre

cose, protocolli Modbus, logica di sbrinamento ottimizzata,

altissima sicurezza, controllo Modbus dei ventilatori interni e

funzione di deumidificazione. I comandi sono raggruppati

e

cablati nell'unità, testati in fabbrica e spediti PRONT

I

ALL'USO. Si trovano in un vano sigillato e isolato dal flusso

d'aria. L'apparecchiatura elettrica è conforme alle normative

CE e alla norma EN60204-1

· Gli scambiatori di calore interno ed esterno sono costituiti d

a

tubi di rame ed sono dotati di alette in alluminio

meccanicamente espanse. Hanno un design altamente

ottimizzato che consente una riduzione della carica di

refrigerante del 40% (rispetto a un'unità funzionante co

n

R410A). Le generose dimensioni delle batterie esterne

permettono di ottimizzare le prestazioni e i cicli d

i

sbrinamento. Sono inoltre dotati di una griglia di protezion

e

per evitare gli urti - Trattamento Bluefi

n

· L'involucro dell'unità è in acciaio zincato per impieghi gravosi

,

verniciato con un procedimento speciale anticorrosione (RAL

9001). L'intera unità è rivestita da pannelli a doppio isolament

o

per garantire un perfetto isolamento termico. Per garantire u

n

accesso completo all'unità, tutti i pannelli di servizio son

o

rimovibili. Una vaschetta di raccolta della condensa estraibile

posizionata sotto lo scambiatore di calore interno consente

una corretta pulizia dell’unità

· I ventilatori per interni sono del tipo plug con motori EC

· Un sistema di ventilazione di sicurezza garantisce lo sfiato

del gas refrigerante nell'atmosfera in caso di perdite
