Panasonic - Chiller

R410A

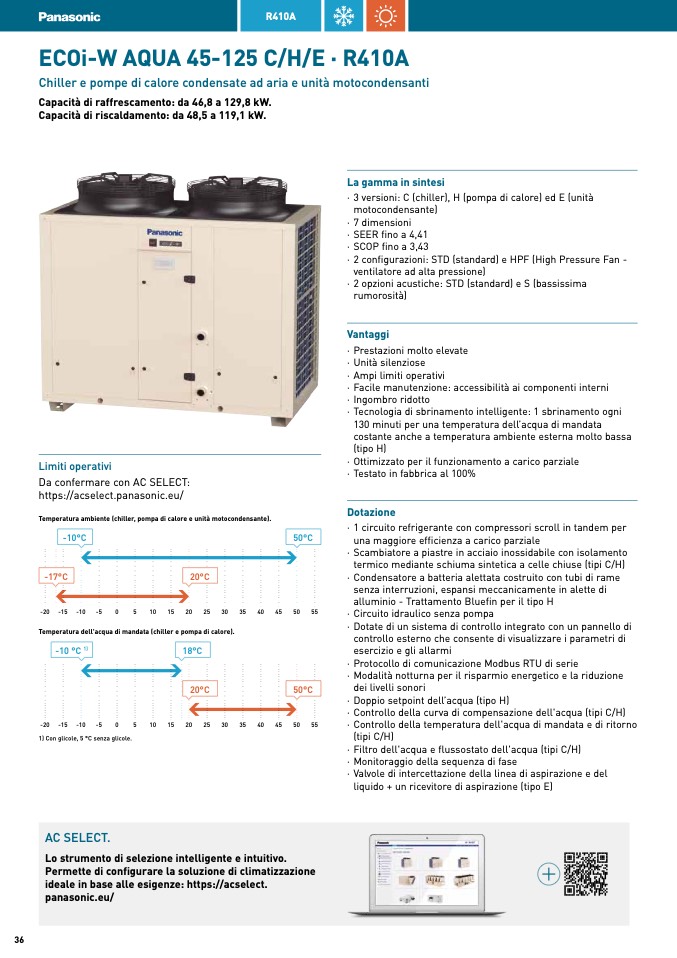

ECOi‑W AQUA 45-125 C/H/E · R410

A

Chiller e pompe di calore condensate ad aria e unità motocondensanti

Capacità di raffrescamento: da 46,8 a 129,8 kW.

Capacità di riscaldamento: da 48,5 a 119,1 kW

.

La gamma in sintesi

· 3 versioni: C (chiller), H (pompa di calore) ed E (unità

motocondensante)

· 7 dimensioni

· SEER fino a 4,41

· SCOP fino a 3,43

· 2 configurazioni: STD (standard) e HPF (High Pressure Fan

-

ventilatore ad alta pressione)

· 2 opzioni acustiche: STD (standard) e S (bassissima

rumorosità)

Vantagg

i

· Prestazioni molto elevat

e

· Unità silenziose

· Ampi limiti operativi

· Facile manutenzione: accessibilità ai componenti interni

· Ingombro ridotto

· Tecnologia di sbrinamento intelligente: 1 sbrinamento ogni

130 minuti per una temperatura dell’acqua di mandat

a

costante anche a temperatura ambiente esterna molto bassa

(tipo H)

· Ottimizzato per il funzionamento a carico parziale

· Testato in fabbrica al 100

%

Limiti operativi

Da confermare con AC SELECT

:

https://acselect.panasonic.eu/

Temperatura ambiente (chiller, pompa di calore e unità motocondensante).

-10°C

50°

-17°C

20°C

-20 -15 -10 -5

10 15 20 25 30 35 40 45 50 55

Temperatura dell'acqua di mandata (chiller e pompa di calore)

-10 °C 1)

18°C

20°C

-20 -15 -10 -5

10 15 20 25 30 35 40 45 50 55

1) Con glicole, 5 °C senza glicole

50°

Dotazione

· 1 circuito refrigerante con compressori scroll in tandem per

una maggiore efficienza a carico parziale

· Scambiatore a piastre in acciaio inossidabile con isolamento

termico mediante schiuma sintetica a celle chiuse (tipi C/H)

· Condensatore a batteria alettata costruito con tubi di ram

e

senza interruzioni, espansi meccanicamente in alette di

alluminio - Trattamento Bluefin per il tipo H

-20 -15 -10 -5

10 15 20 25 30 35 40 45 50 5

· Circuito idraulico senza pomp

a

· Dotate di un sistema di controllo integrato con un pannello di

controllo esterno che consente di visualizzare i parametri di

esercizio e gli allarmi

· Protocollo di comunicazione Modbus RTU di seri

e

· Modalità notturna per il risparmio energetico e la riduzione

dei livelli sonori

· Doppio setpoint dell’acqua (tipo H

)

· Controllo della curva di compensazione dell'acqua (tipi C/H

)

· Controllo della temperatura dell'acqua di mandata e di ritorn

o

(tipi C/H)

· Filtro dell'acqua e flussostato dell'acqua (tipi C/H

)

· Monitoraggio della sequenza di fas

e

· Valvole di intercettazione della linea di aspirazione e de

l

liquido + un ricevitore di aspirazione (tipo E)

AC SELECT.

Lo strumento di selezione intelligente e intuitivo.

Permette di configurare la soluzione di climatizzazion

e

ideale in base alle esigenze: https://acselect

.

panasonic.eu

/
