Installazione a colonna

Es. di soluzione con integrazione e gestione impianto solare per installazioni “a colonna” in spazi ridotti (senza vano

tecnico dedicato) Gestione efficiente di un impianto misto (alta-bassa temperatura). Copertura fabbisogno annuale ACS

55% dato da integrazione solare.

(Città di installazione Roma)

Collettori solari SOL 250-V

Superficie: 2,52 m2

Struttura a meandro

Temperatura di stagnazione: 190 °C

Pellicola protettiva DI SERIE

Generatore di calore Luna3

Solar+

Ampio campo di modulazione 1÷6,

maggiore efficienza e silenziosità

Bollitore da 200 litri in acciaio smaltato

vetrificato a stratificazione termica

Controllo remoto con display LCD, con

funzione di cronotermostato e centralina

climatica fornito DI SERIE

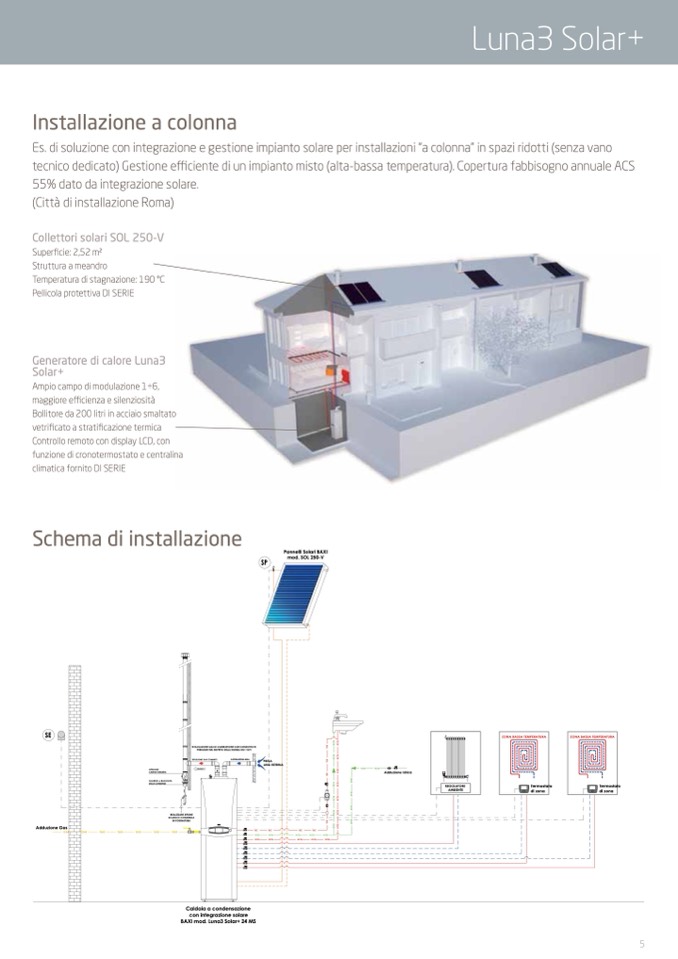

Schema di installazione

Pannelli Solari BAXI

mod. SOL 250-V

SE

Adduzione Gas

GAS

GAS

GAS

EVACUAZIONE GAS DI COMBUSTIONE CON CONDOTTO IN

PRESSIONE NEL RISPETTO DELLA NORMA UNI 11071

ZONA BASSA TEMPERATURA

Termostato

di zona

ZONA BASSA TEMPERATURA

Termostato

di zona

GAS

GAS

GAS

GAS

RIC

ACQ

ACQ

ACQ

ACQ

ISPEZIONE

CANNA FUMARIA

SCARICO e RACCOLTA

DELLE CONDENSE

ACQ

ACQ

REALIZZARE SIFONE

SCARICO CONDENSA

IN FOGNATURA

ESPULSIONE GAS COMBUSTI

PENDENZA

ASPIRAZIONE ARIA

PRESA

ARIA ESTERNA

RIC

RIC

RIC

ACQ

ACQ

ACQ

ACQ

ACQ

ACQ

Caldaia a condensazione

con integrazione solare

BAXI mod. Luna3 Solar+ 24 MS

SP

Adduzione Idrica

REGOLATORE

AMBIENTE

Luna3 Solar+
