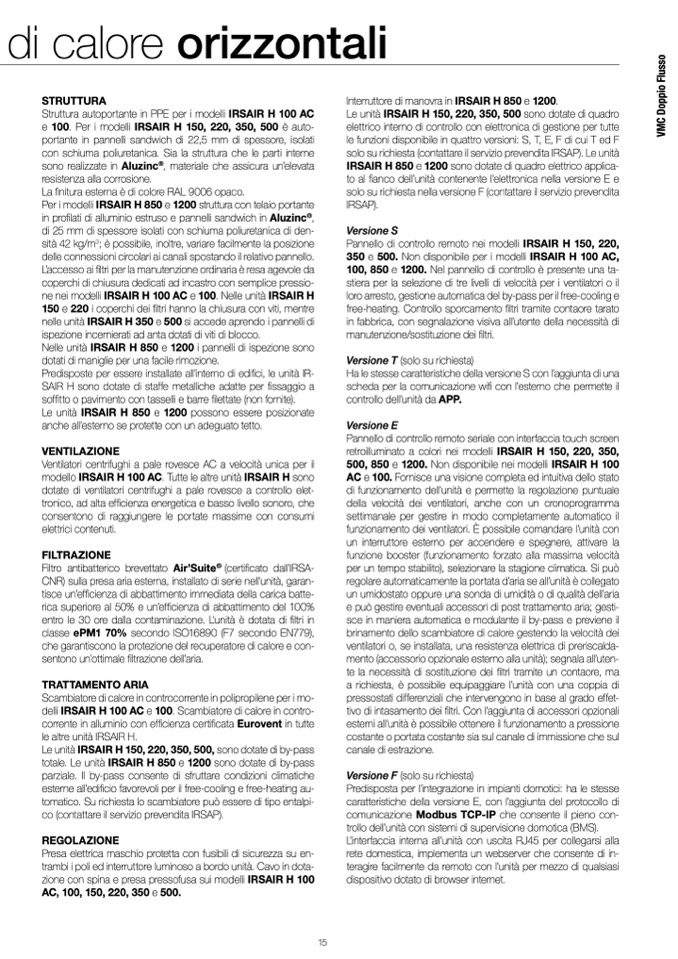

di calore orizzontali
STRUTTURA
Struttura autoportante in PPE per i modelli IRSAIR H 100 AC
e 100. Per i modelli IRSAIR H 150, 220, 350, 500 è auto-
portante in pannelli sandwich di 22,5 mm di spessore, isolati
con schiuma poliuretanica. Sia la struttura che le parti interne
sono realizzate in Aluzinc
®
, materiale che assicura un’elevata
resistenza alla corrosione.
La finitura esterna è di colore RAL 9006 opaco.
Per i modelli IRSAIR H 850 e 1200 struttura con telaio portante
in profilati di alluminio estruso e pannelli sandwich in Aluzinc
®
,
di 25 mm di spessore isolati con schiuma poliuretanica di den-
sità 42 kg/m
3
; è possibile, inoltre, variare facilmente la posizione
delle connessioni circolari ai canali spostando il relativo pannello.
L’accesso ai filtri per la manutenzione ordinaria è resa agevole da
coperchi di chiusura dedicati ad incastro con semplice pressio-
ne nei modelli IRSAIR H 100 AC e 100. Nelle unità IRSAIR H
150 e 220 i coperchi dei filtri hanno la chiusura con viti, mentre
nelle unità IRSAIR H 350 e 500 si accede aprendo i pannelli di
ispezione incernierati ad anta dotati di viti di blocco.
Nelle unità IRSAIR H 850 e 1200 i pannelli di ispezione sono
dotati di maniglie per una facile rimozione.
Predisposte per essere installate all’interno di edifici, le unità IR-
SAIR H sono dotate di staffe metalliche adatte per fissaggio a
soffitto o pavimento con tasselli e barre
filettate (non fornite).
Le unità IRSAIR H 850 e 1200 possono essere posizionate
anche all’esterno se protette con un adeguato tetto.
VENTILAZIONE
Ventilatori centrifughi a pale rovesce AC a velocit
à unica per il
modello IRSAIR H 100 AC. Tutte le altre unit
à IRSAIR H sono
dotate di ventilatori centrifughi a pale rovesce a controllo elet-
tronico, ad alta ef
ficienza energetica e basso livello sonoro, che
consentono di raggiungere le portate massime con consumi
elettrici contenuti.
FILTRAZIONE
Filtro antibatterico brevettato Air’Suite
®
(certificato dall’IRSA-
CNR) sulla presa aria esterna, installato di serie nell'unità, garan-
tisce un’efficienza di abbattimento immediata della carica batte-
rica superiore al 50% e un’efficienza di abbattimento del 100%
entro le 30 ore dalla contaminazione. L'unit
à è dotata di filtri in
classe ePM1 70% secondo ISO16890 (F7 secondo EN779),
che garantiscono la protezione del recuperatore di calore e con-
sentono un’ottimale filtrazione dell’aria.
TRATTAMENTO ARIA
Scambiatore di calore in controcorrente in polipropilene per i mo-
delli IRSAIR H 100 AC e 100. Scambiatore di calore in contro-
corrente in alluminio con efficienza certificata Eurovent in tutte
le altre unità IRSAIR H.
Le unità IRSAIR H 150, 220, 350, 500, sono dotate di by-pass
totale. Le unità IRSAIR H 850 e 1200 sono dotate di by-pass
parziale. Il by-pass consente di sfruttare condizioni climatiche
esterne all’edificio favorevoli per il free-cooling e free-heating au-
tomatico. Su richiesta lo scambiatore può essere di tipo entalpi-
co (contattare il servizio prevendita IRSAP).
REGOLAZIONE
Presa elettrica maschio protetta con fusibili di sicurezza su en-
trambi i poli ed interruttore luminoso a bordo unità. Cavo in dota-
zione con spina e presa pressofusa sui modelli IRSAIR H 100
AC, 100, 150, 220, 350 e 500.
Interruttore di manovra in IRSAIR H 850 e 1200.
Le unità IRSAIR H 150, 220, 350, 500 sono dotate di quadro
elettrico interno di controllo con elettronica di gestione per tutte
le funzioni disponibile in quattro versioni: S, T, E, F di cui T ed F
solo su richiesta (contattare il servizio prevendita IRSAP). Le unità
IRSAIR H 850 e 1200 sono dotate di quadro elettrico applica-
to al fianco dell’unità contenente l’elettronica nella versione E e
solo su richiesta nella versione F (contattare il servizio prevendita
IRSAP).
Versione S
Pannello di controllo remoto nei modelli IRSAIR H 150, 220,
350 e 500. Non disponibile per i modelli IRSAIR H 100 AC,
100, 850 e 1200. Nel pannello di controllo è presente una ta-
stiera per la selezione di tre livelli di velocità per i ventilatori o il
loro arresto, gestione automatica del by-pass per il free-cooling e
free-heating. Controllo sporcamento filtri tramite contaore tarato
in fabbrica, con segnalazione visiva all’utente della necessità di
manutenzione/sostituzione dei filtri.
Versione T (solo su richiesta)
Ha le stesse caratteristiche della versione S con l’aggiunta di una
scheda per la comunicazione wifi con l’esterno che permette il
controllo dell’unità da APP.
Versione E
Pannello di controllo remoto seriale con interfaccia touch screen
retroilluminato a colori nei modelli IRSAIR H 150, 220, 350,
500, 850 e 1200. Non disponibile nei modelli IRSAIR H 100
AC e 100. Fornisce una visione completa ed intuitiva dello stato
di funzionamento dell'unità e permette la regolazione puntuale
della velocità dei ventilatori, anche con un cronoprogramma
settimanale per gestire in modo completamente automatico il
funzionamento dei ventilatori. È possibile comandare l’unità con
un interruttore esterno per accendere e spegnere, attivare la
funzione booster (funzionamento forzato alla massima velocità
per un tempo stabilito), selezionare la stagione climatica. Si può
regolare automaticamente la portata d’aria se all’unità è collegato
un umidostato oppure una sonda di umidità o di qualità dell’aria
e può gestire eventuali accessori di post trattamento aria; gesti-
sce in maniera automatica e modulante il by-pass e previene il
brinamento dello scambiatore di calore gestendo la velocità dei
ventilatori o, se installata, una resistenza elettrica di preriscalda-
mento (accessorio opzionale esterno alla unità); segnala all’uten-
te la necessità di sostituzione dei filtri tramite un contaore, ma
a richiesta, è possibile equipaggiare l’unità con una coppia di
pressostati differenziali che intervengono in base al grado effet-
tivo di intasamento dei filtri. Con l’aggiunta di accessori opzionali
esterni all'unità è possibile ottenere il funzionamento a pressione
costante o portata costante sia sul canale di immissione che sul
canale di estrazione.
Versione F (solo su richiesta)
Predisposta per l’integrazione in impianti domotici: ha le stesse
caratteristiche della versione E, con l’aggiunta del protocollo di
comunicazione Modbus TCP-IP che consente il pieno con-
trollo dell’unità con sistemi di supervisione domotica (BMS).
L’interfaccia interna all’unità con uscita RJ45 per collegarsi alla
rete domestica, implementa un webserver che consente di in-
teragire facilmente da remoto con l’unità per mezzo di qualsiasi
dispositivo dotato di browser internet.
