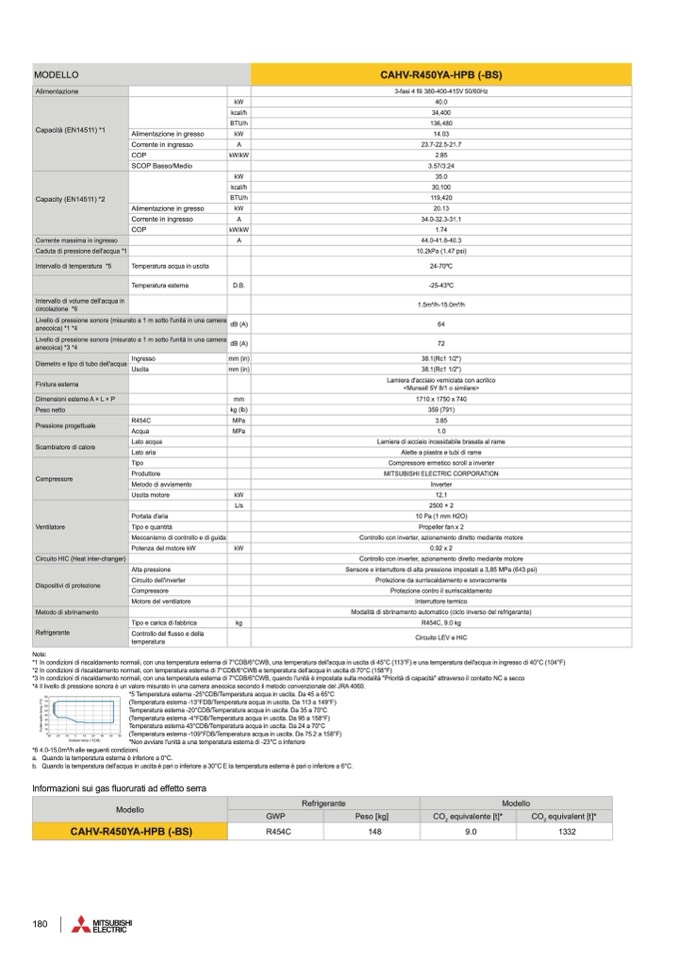

MODELLO
CAHV-R450YA-HPB (-BS)
Alimentazione
3-fasi 4 fili 380-400-415V 50/60Hz
Capacità (EN14511) *1
kW
kcal/h
BTU/h
40.0
34,400
136,480
Alimentazione in gresso
kW
14.03
Corrente in ingresso
A
23.7-22.5-21.7
COP
kW/kW
2.85
SCOP Basso/Medio
3.57/3.24
Capacity (EN14511) *2
kW
kcal/h
BTU/h
35.0
30,100
119,420
Alimentazione in gresso
kW
20.13
Corrente in ingresso
A
34.0-32.3-31.1
COP
kW/kW
1.74
Corrente massima in ingresso
A
44.0-41.8-40.3
Caduta di pressione dell'acqua *1
10.2kPa (1.47 psi)
Intervallo di temperatura *5
Temperatura acqua in uscita
24-70oC
Temperatura esterna
D.B.
-25-43oC
Intervallo di volume dell'acqua in
circolazione *6
1.5m3/h-15.0m3/h
Livello di pressione sonora (misurato a 1 m sotto l'unità in una camera
dB (A)
64
anecoica) *1 *4
Livello di pressione sonora (misurato a 1 m sotto l'unità in una camera
dB (A)
72
anecoica) *3 *4
Diametro e tipo di tubo dell'acqua
Ingresso
mm (in)
38.1(Rc1 1/2")
Uscita
mm (in)
38.1(Rc1 1/2")
Finitura esterna
Lamiera d'acciaio verniciata con acrilico
<Munsell 5Y 8/1 o similare>
Dimensioni esterne A × L × P
mm
1710 x 1750 x 740
Peso netto
kg (lb)
359 (791)
Pressione progettuale
R454C
MPa
3.85
Acqua
MPa
1.0
Scambiatore di calore
Lato acqua
Lamiera di acciaio inossidabile brasata al rame
Lato aria
Alette a piastra e tubi di rame
Compressore
Tipo
Compressore ermetico scroll a inverter
Produttore
MITSUBISHI ELECTRIC CORPORATION
Metodo di avviamento
Inverter
Uscita motore
kW
12.1
Ventilatore
L/s
2500 × 2
Portata d'aria
10 Pa (1 mm H2O)
Tipo e quantità
Propeller fan x 2
Meccanismo di controllo e di guida
Controllo con inverter, azionamento diretto mediante motore
Potenza del motore kW
kW
0.92 x 2
Circuito HIC (Heat inter-changer)
Controllo con inverter, azionamento diretto mediante motore
Dispositivi di protezione
Alta pressione
Sensore e interruttore di alta pressione impostati a 3,85 MPa (643 psi)
Circuito dell'inverter
Protezione da surriscaldamento e sovracorrente
Compressore
Protezione contro il surriscaldamento
Motore del ventilatore
Interruttore termico
Metodo di sbrinamento
Modalità di sbrinamento automatico (ciclo inverso del refrigerante)
Refrigerante
Tipo e carica di fabbrica
kg
R454C, 9.0 kg
Controllo del flusso e della
temperatura
Circuito LEV e HIC
Note:
*1 In condizioni di riscaldamento normali, con una temperatura esterna di 7°CDB/6°CWB, una temperatura dell'acqua in uscita di 45°C (113°F) e una temperatura dell'acqua in ingresso di 40°C (104°F)
*2 In condizioni di riscaldamento normali, con temperatura esterna di 7°CDB/6°CWB e temperatura dell'acqua in uscita di 70°C (158°F)
*3 In condizioni di riscaldamento normali, con una temperatura esterna di 7°CDB/6°CWB, quando l'unità è impostata sulla modalità "Priorità di capacità" attraverso il contatto NC a secco
*4 Il livello di pressione sonora è un valore misurato in una camera anecoica secondo il metodo convenzionale del JRA 4060.
80
70
60
50
40
30
20
10
0
-30 -20 -10
0
Outdoor temp (°CDB)
40
50
*5 Temperatura esterna -25°CDB/Temperatura acqua in uscita. Da 45 a 65°C
(Temperatura esterna -13°FDB/Temperatura acqua in uscita. Da 113 a 149°F)
Temperatura esterna -20°CDB/Temperatura acqua in uscita. Da 35 a 70°C
(Temperatura esterna -4°FDB/Temperatura acqua in uscita. Da 95 a 158°F)
Temperatura esterna 43°CDB/Temperatura acqua in uscita. Da 24 a 70°C
(Temperatura esterna -109°FDB/Temperatura acqua in uscita. Da 75.2 a 158°F)
*Non avviare l'unità a una temperatura esterna di -23°C o inferiore
10
20
30
*6 4.0-15,0m3/h alle seguenti condizioni.
a. Quando la temperatura esterna è inferiore a 0°C.
b. Quando la temperatura dell'acqua in uscita è pari o inferiore a 30°C E la temperatura esterna è pari o inferiore a 6°C.
Informazioni sui gas fluorurati ad effetto serra
180
O
u
t
l
e
t
w
a
t
e
r
t
e
m
p
(
°
C
)
Modello
Refrigerante
Modello
GWP
Peso [kg]
CO
2
equivalente [t]*
CO
2
equivalent [t]*
CAHV-R450YA-HPB (-BS)
R454C
148
9.0
1332
