630

installazioni particolari

special installations

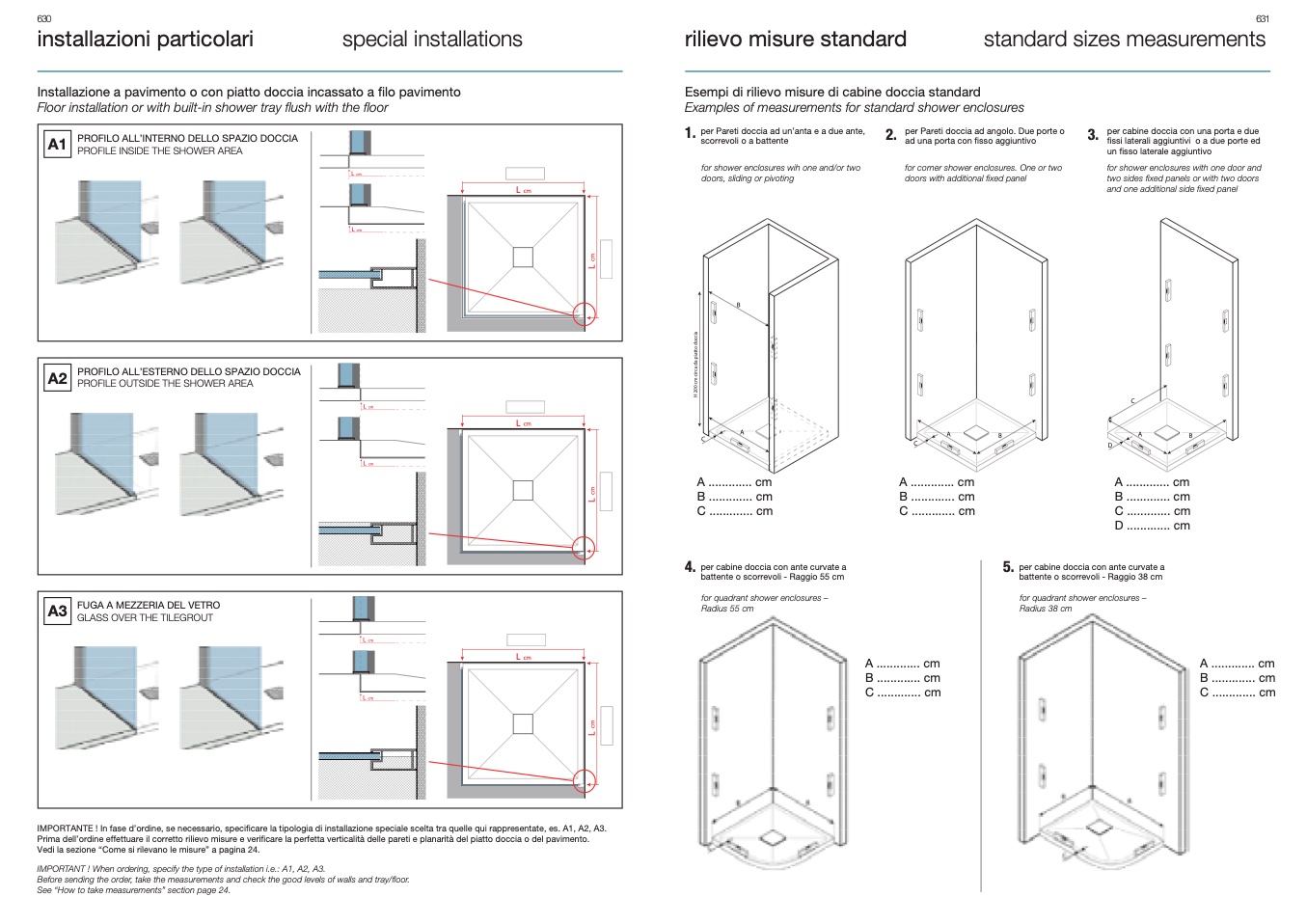

Installazione a pavimento o con piatto doccia incassato a filo pavimento

Floor installation or with built-in shower tray flush with the floor

IMPORTANTE ! In fase d’ordine, se necessario, speci

ficare la tipologia di installazione speciale scelta tra quelle qui rappresentate, es. A1, A2, A3.

Prima dell’ordine effettuare il corretto rilievo misure e verificare la perfetta verticalità delle pareti e planarità del piatto doccia o del pavimento.

Vedi la sezione “Come si rilevano le misure” a pagina 24.

IMPORTANT ! When ordering, specify the type of installation i.e.: A1, A2, A3.

Before sending the order, take the measurements and check the good levels of walls and tray/floor.

See “How to take measurements” section page 24.

631

rilievo misure standard

standard sizes measurements

Esempi di rilievo misure di cabine doccia standard

Examples of measurements for standard shower enclosures

1.

per Pareti doccia ad un’anta e a due ante,

scorrevoli o a battente

for shower enclosures wih one and/or two

doors, sliding or pivoting

2.

per Pareti doccia ad angolo. Due porte o

ad una porta con fisso aggiuntivo

for corner shower enclosures. One or two

doors with additional fixed panel

3.

per cabine doccia con una porta e due

fissi laterali aggiuntivi o a due porte ed

un fisso laterale aggiuntivo

for shower enclosures with one door and

two sides fixed panels or with two doors

and one additional side fixed panel

PROFILO ALL’INTERNO DELLO SPAZIO DOCCIA

PROFILE INSIDE THE SHOWER AREA

A1

L

cm

L

cm

L

cm

A2

PROFILO ALL’ESTERNO DELLO SPAZIO DOCCIA

PROFILE OUTSIDE THE SHOWER AREA

L

cm

L

cm

L

cm

C

B

A

A ............. cm

B ............. cm

C ............. cm

4.

per cabine doccia con ante curvate a

battente o scorrevoli - Raggio 55 cm

for quadrant shower enclosures –

Radius 55 cm

A ............. cm

B ............. cm

C ............. cm

A ............. cm

B ............. cm

C ............. cm

D ............. cm

5.

per cabine doccia con ante curvate a

battente o scorrevoli - Raggio 38 cm

for quadrant shower enclosures –

Radius 38 cm

A

B

C

D

A

B

C

A3

FUGA A MEZZERIA DEL VETRO

GLASS OVER THE TILEGROUT

L

cm

L

cm

L

cm

A ............. cm

B ............. cm

C ............. cm

A ............. cm

B ............. cm

C ............. cm
