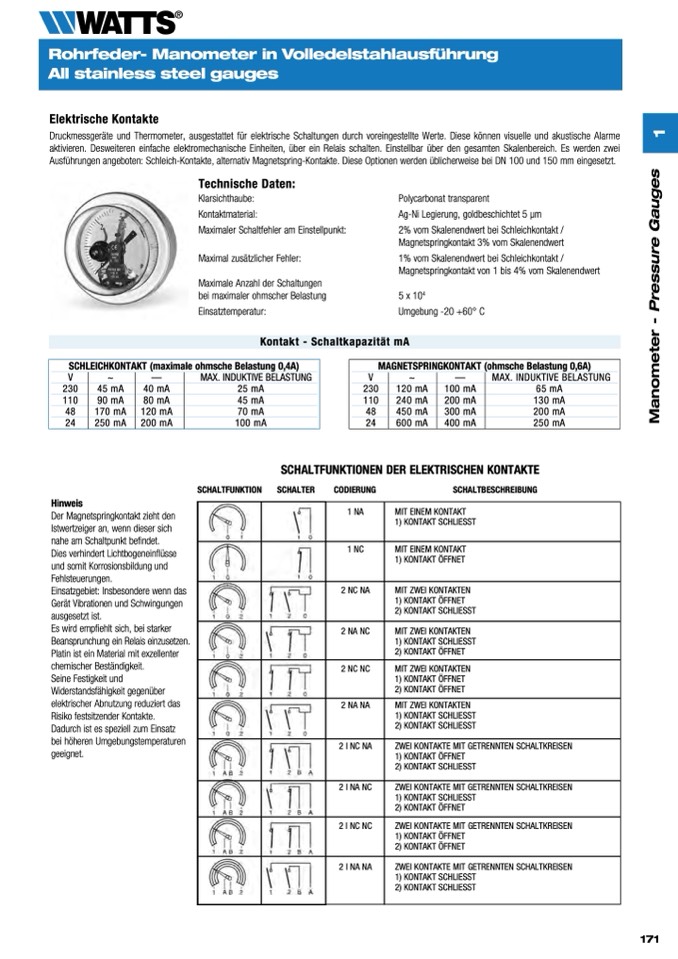

Rohrfeder- Manometer in Volledelstahlausführung
All stainless steel gauges
Elektrische Kontakte
Druckmessgeräte und Thermometer, ausgestattet für elektrische Schaltungen durch voreingestellte Werte. Diese können visuelle und akustische Alarme
aktivieren. Desweiteren einfache elektromechanische Einheiten, über ein Relais schalten. Einstellbar über den gesamten Skalenbereich. Es werden zwei
Ausführungen angeboten: Schleich-Kontakte, alternativ Magnetspring-Kontakte. Diese Optionen werden üblicherweise bei DN 100 und 150 mm eingesetzt.
Technische Daten:
Klarsichthaube:
Kontaktmaterial:
Maximaler Schaltfehler am Einstellpunkt:
Maximal zusätzlicher Fehler:
Maximale Anzahl der Schaltungen
bei maximaler ohmscher Belastung
Einsatztemperatur:
Kontakt - Schaltkapazität mA
Polycarbonat transparent
Ag-Ni Legierung, goldbeschichtet 5 μm
2% vom Skalenendwert bei Schleichkontakt /
Magnetspringkontakt 3% vom Skalenendwert
1% vom Skalenendwert bei Schleichkontakt /
Magnetspringkontakt von 1 bis 4% vom Skalenendwert
5 x 10
4
Umgebung -20 +60° C
SCHLEICHKONTAKT (maximale ohmsche Belastung 0,4A)
V
~
—
MAX. INDUKTIVE BELASTUNG
230
45 mA
40 mA
25 mA
110
90 mA
80 mA
45 mA
48
170 mA
120 mA
70 mA
24
250 mA
200 mA
100 mA
MAGNETSPRINGKONTAKT (ohmsche Belastung 0,6A)
V
~
—
MAX. INDUKTIVE BELASTUNG
230
120 mA
100 mA
65 mA
110
240 mA
200 mA
130 mA
48
450 mA
300 mA
200 mA
24
600 mA
400 mA
250 mA
Hinweis
Der Magnetspringkontakt zieht den
Istwertzeiger an, wenn dieser sich
nahe am Schaltpunkt befindet.
Dies verhindert Lichtbogeneinflüsse
und somit Korrosionsbildung und
Fehlsteuerungen.
Einsatzgebiet: Insbesondere wenn das
Gerät Vibrationen und Schwingungen
ausgesetzt ist.
Es wird empfiehlt sich, bei starker
Beansprunchung ein Relais einzusetzen.
Platin ist ein Material mit exzellenter
chemischer Beständigkeit.
Seine Festigkeit und
Widerstandsfähigkeit gegenüber
elektrischer Abnutzung reduziert das
Risiko festsitzender Kontakte.
Dadurch ist es speziell zum Einsatz
bei höheren Umgebungstemperaturen
geeignet.
SCHALTFUNKTION
SCHALTER
CODIERUNG
SCHALTBESCHREIBUNG
SCHALTFUNKTIONEN DER ELEKTRISCHEN KONTAKTE
1 NA
MIT EINEM KONTAKT
1) KONTAKT SCHLIESST
1 NC
MIT EINEM KONTAKT
1) KONTAKT ÖFFNET
2 NC NA
MIT ZWEI KONTAKTEN
1) KONTAKT ÖFFNET
2) KONTAKT SCHLIESST
2 NA NC
MIT ZWEI KONTAKTEN
1) KONTAKT SCHLIESST
2) KONTAKT ÖFFNET
2 NC NC
MIT ZWEI KONTAKTEN
1) KONTAKT ÖFFNET
2) KONTAKT ÖFFNET
2 NA NA
MIT ZWEI KONTAKTEN
1) KONTAKT SCHLIESST
2) KONTAKT SCHLIESST
2 I NC NA
ZWEI KONTAKTE MIT GETRENNTEN SCHALTKREISEN
1) KONTAKT ÖFFNET
2) KONTAKT SCHLIESST
2 I NA NC
ZWEI KONTAKTE MIT GETRENNTEN SCHALTKREISEN
1) KONTAKT SCHLIESST
2) KONTAKT ÖFFNET
2 I NC NC
ZWEI KONTAKTE MIT GETRENNTEN SCHALTKREISEN
1) KONTAKT ÖFFNET
2) KONTAKT ÖFFNET
2 I NA NA
ZWEI KONTAKTE MIT GETRENNTEN SCHALTKREISEN
1) KONTAKT SCHLIESST
2) KONTAKT SCHLIESST
