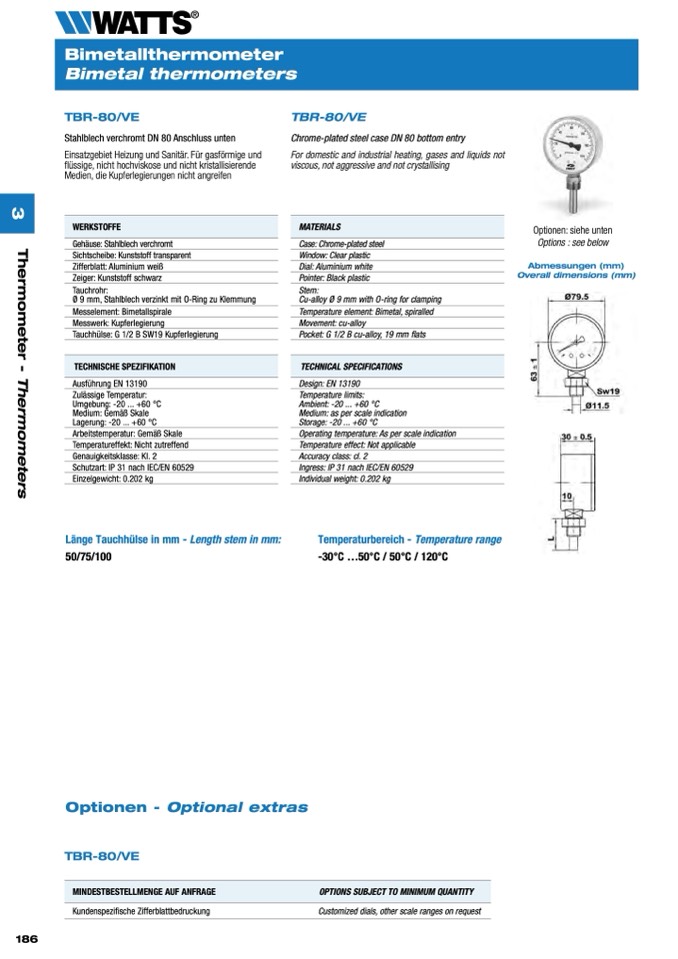

Bimetallthermometer
Bimetal thermometers
WERKSTOFFE
Sichtscheibe: Kunststoff transparent
Zeiger: Kunststoff schwarz
Messelement: Bimetallspirale
Tauchhülse: G 1/2 B SW19 Kupferlegierung
TECHNISCHE SPEZIFIKATION
Temperatureffekt: Nicht zutreffend
Schutzart: IP 31 nach IEC/EN 60529
MATERIALS
Window: Clear plastic
Pointer: Black plastic
Temperature element: Bimetal, spiralled
Pocket: G 1/2 B cu-alloy, 19 mm flats
TECHNICAL SPECIFICATIONS
Temperature effect: Not applicable
Ingress: IP 31 nach IEC/EN 60529
Zulässige Temperatur:
Umgebung: -20 ... +60 °C
Medium: Gemäß Skale
Lagerung: -20 ... +60 °C
Temperature limits:
Ambient: -20 ... +60 °C
Medium: as per scale indication
Storage: -20 ... +60 °C
Optionen - Optional extras
MINDESTBESTELLMENGE AUF ANFRAGE
OPTIONS SUBJECT TO MINIMUM QUANTITY
TBR-80/VE
Stahlblech verchromt DN 80 Anschluss unten
Einsatzgebiet Heizung und Sanitär. Für gasförmige und
flüssige, nicht hochviskose und nicht kristallisierende
Medien, die Kupferlegierungen nicht angreifen
Gehäuse: Stahlblech verchromt
Zifferblatt: Aluminium weiß
Tauchrohr:
Ø 9 mm, Stahlblech verzinkt mit O-Ring zu Klemmung
Messwerk: Kupferlegierung
Ausführung EN 13190
Arbeitstemperatur: Gemäß Skale
Genauigkeitsklasse: Kl. 2
Einzelgewicht: 0.202 kg
Länge Tauchhülse in mm - Length stem in mm:
50/75/100
TBR-80/VE
Chrome-plated steel case DN 80 bottom entry
For domestic and industrial heating, gases and liquids not
viscous, not aggressive and not crystallising
Case: Chrome-plated steel
Dial: Aluminium white
Stem:
Cu-alloy Ø 9 mm with O-ring for clamping
Movement: cu-alloy
Design: EN 13190
Operating temperature: As per scale indication
Accuracy class: cl. 2
Individual weight: 0.202 kg
Temperaturbereich - Temperature range
-30°C ...50°C / 50°C / 120°C
Optionen: siehe unten
Options : see below
Abmessungen (mm)
Overall dimensions (mm)
TBR-80/VE
Kundenspezifische Zifferblattbedruckung
Customized dials, other scale ranges on request
