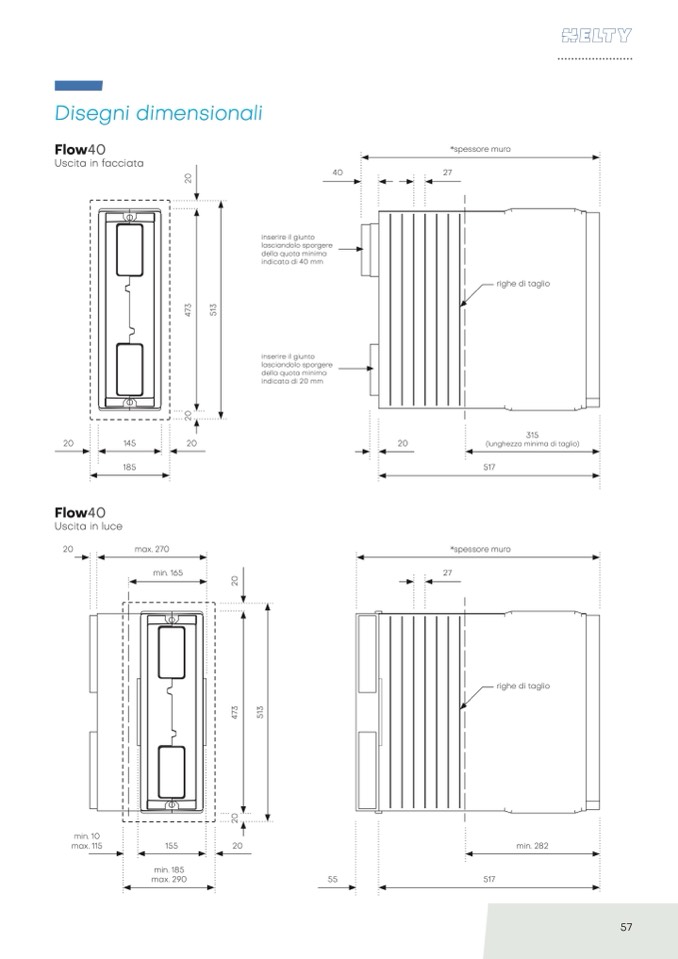

Disegni dimensionali

Flow40

Uscita in facciata

40

*spessore muro

27

righe di taglio

20

Flow40

Uscita in luce

20

145

20

185

max. 270

min. 165

20

315

(lunghezza minima di taglio)

517

*spessore muro

27

righe di taglio

min. 10

max. 115

20

min. 282

min. 185

max. 290

55

517

inserire il giunto

lasciandolo sporgere

della quota minima

indicata di 40 mm

inserire il giunto

lasciandolo sporgere

della quota minima

indicata di 20 mm

57

155
