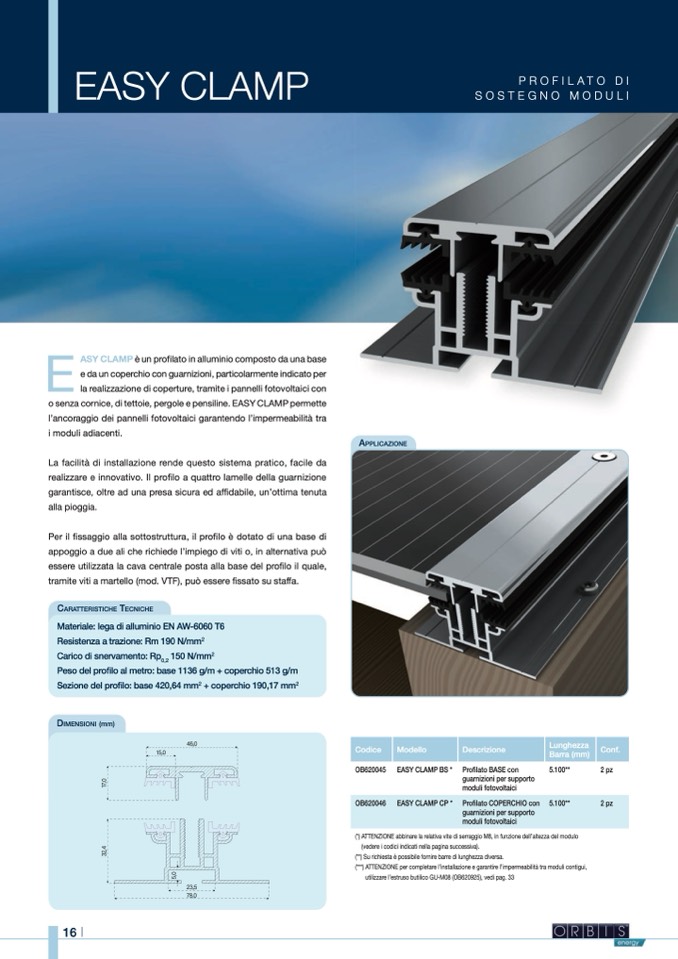

EASY CLAMP

PROFILATO DI

SOSTEGNO MODULI

E

ASY CLAMP è un profilato in alluminio composto da una base

e da un coperchio con guarnizioni, particolarmente indicato per

la realizzazione di coperture, tramite i pannelli fotovoltaici con

o senza cornice, di tettoie, pergole e pensiline. EASY CLAMP permette

l’ancoraggio dei pannelli fotovoltaici garantendo l’impermeabilità tra

i moduli adiacenti.

La facilità di installazione rende questo sistema pratico, facile da

realizzare e innovativo. Il pro

filo a quattro lamelle della guarnizione

garantisce, oltre ad una presa sicura ed af

fidabile, un’ottima tenuta

alla pioggia.

Per il fissaggio alla sottostruttura, il pro

filo è dotato di una base di

appoggio a due ali che richiede l’impiego di viti o, in alternativa può

essere utilizzata la cava centrale posta alla base del profilo il quale,

tramite viti a martello (mod. VTF), pu

ò essere fissato su staffa.

CARATTERISTICHE TECNICHE

Materiale: lega di alluminio EN AW-6060 T6

Resistenza a trazione: Rm 190 N/mm

2

Carico di snervamento: Rp

0,2

150 N/mm

2

Peso del pro

filo al metro: base 1136 g/m + coperchio 513 g/m

Sezione del pro

filo: base 420,64 mm

2

+ coperchio 190,17 mm

2

APPLICAZIONE

DIMENSIONI (mm)

Codice

Modello

Descrizione

Lunghezza

Barra (mm)

Conf.

OB620046

EASY CLAMP CP *

Profilato COPERCHIO con

guarnizioni per supporto

moduli fotovoltaici

5.100**

2 pz























16 I









OB620045

EASY CLAMP BS *

Profilato BASE con

guarnizioni per supporto

moduli fotovoltaici

5.100**

2 pz

(*) ATTENZIONE abbinare la relativa vite di serraggio M8, in funzione dell’altezza del modulo

(vedere i codici indicati nella pagina successiva).

(**) Su richiesta

è possibile fornire barre di lunghezza diversa.

(***) ATTENZIONE per completare l’installazione e garantire l’impermeabilit

à tra moduli contigui,

utilizzare l’estruso butilico GU-M08 (OB620925), vedi pag. 33
