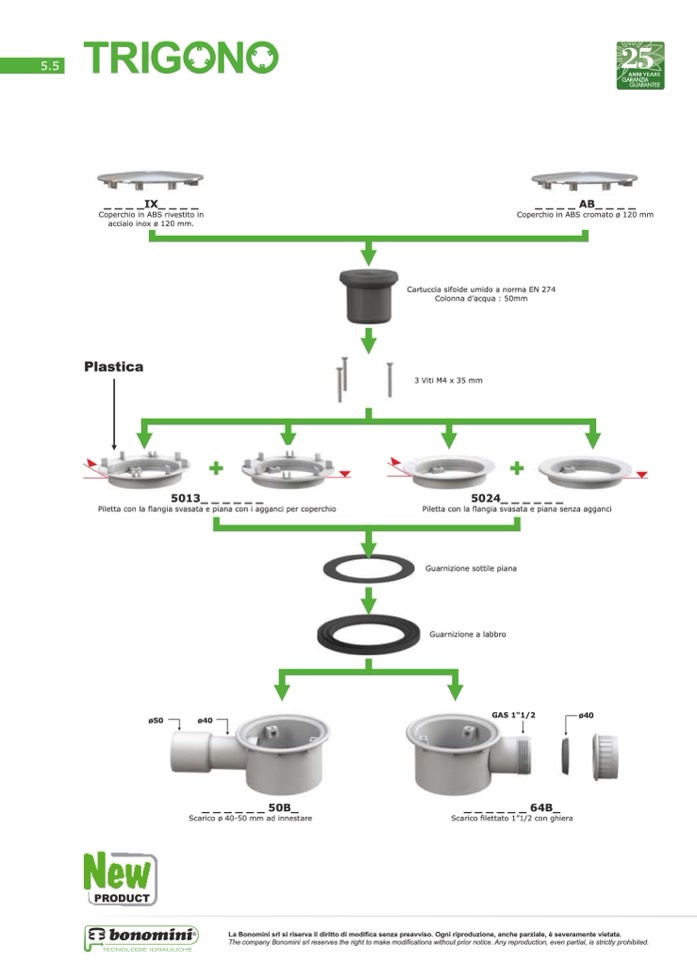

5.5
TRIG N
_ _ _ _IX_ _ _ _
Coperchio in ABS rivestito in
acciaio inox ø 120 mm.
_ _ _ _ AB_ _ _ _
Coperchio in ABS cromato ø 120 mm
Cartuccia sifoide umido a norma EN 274
Colonna d’acqua : 50mm
3 Viti M4 x 35 mm
+
+
Plastica
5013_ _ _ _ _ _
5024_ _ _ _ _ _
Piletta con la flangia svasata e piana senza agganci
Guarnizione sottile piana
Guarnizione a labbro
GAS 1"1/2
ø40
_ _ _ _ _ _ 64B_
Scarico filettato 1”1/2 con ghiera
Piletta con la flangia svasata e piana con i agganci per coperchio
ø50
ø40
_ _ _ _ _ _ 50B_
Scarico ø 40-50 mm ad innestare
PRODUCT
®
