6.3

Ø40

*

max 120

min 75

37

min 3 / max 20

116

Ø200

37

45

quota fissa: 503

650

600

CORPO 850

GRIGLIA 800

CORPO 750

GRIGLIA 700

Ø200

*

con SIFONE MINI DRAIN

min. 75 mm - max 120 mm

con SIFONE SOGLIOLA

min. 85 mm - max 120 mm

116

10

14

13

®

16

6

8

9

11

1

3

2

4

11

5

15

7

La Bonomini srl si riserva il diritto di modifica senza preavviso. Ogni riproduzione, anche parziale, è severamente vietata.

The company Bonomini srl reserves the right to make modifications without prior notice. Any reproduction, even partial, is strictly prohibited.

Ø 40/50

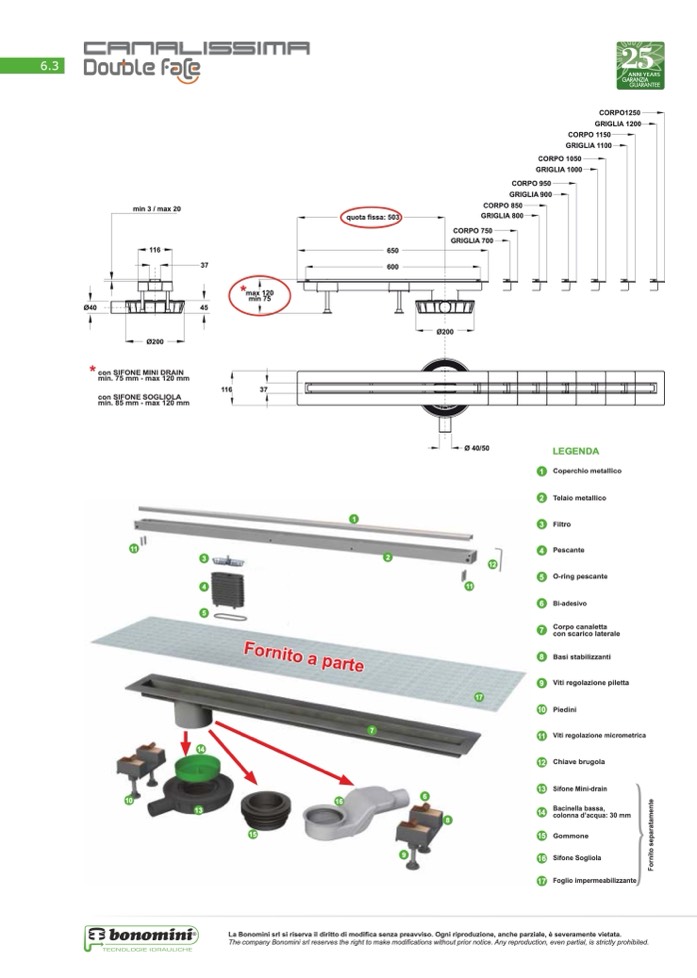

LEGENDA

1 Coperchio metallico

2 Telaio metallico

3 Filtro

4 Pescante

5 O-ring pescante

6 Bi-adesivo

7

Corpo canaletta

con scarico laterale

8 Basi stabilizzanti

9 Viti regolazione piletta

10 Piedini

11 Viti regolazione micrometrica

12 Chiave brugola

13 Sifone Mini-drain

14

Bacinella bassa,

colonna d’acqua: 30 mm

15 Gommone

16 Sifone Sogliola

17 Foglio impermeabilizzante

12

17

CORPO1250

GRIGLIA 1200

CORPO 1150

GRIGLIA 1100

CORPO 1050

GRIGLIA 1000

CORPO 950

GRIGLIA 900

Fornito a parte
