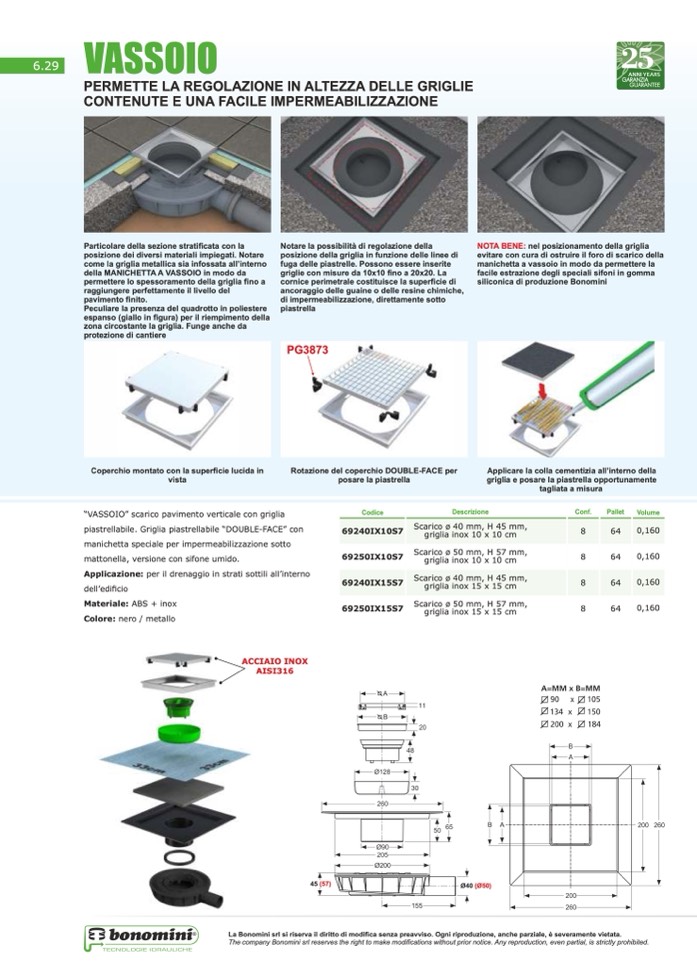

6.29
VASSOIO
PERMETTE LA REGOLAZIONE IN ALTEZZA DELLE GRIGLIE
CONTENUTE E UNA FACILE IMPERMEABILIZZAZIONE
Particolare della sezione stratificata con la
posizione dei diversi materiali impiegati. Notare
come la griglia metallica sia infossata all’interno
della MANICHETTA A VASSOIO in modo da
permettere lo spessoramento della griglia fino a
raggiungere perfettamente il livello del
pavimento finito.
Peculiare la presenza del quadrotto in poliestere
espanso (giallo in figura) per il riempimento della
zona circostante la griglia. Funge anche da
protezione di cantiere
Coperchio montato con la superficie lucida in
vista
Notare la possibilità di regolazione della
posizione della griglia in funzione delle linee di
fuga delle piastrelle. Possono essere inserite
griglie con misure da 10x10 fino a 20x20. La
cornice perimetrale costituisce la superficie di
ancoraggio delle guaine o delle resine chimiche,
di impermeabilizzazione, direttamente sotto
piastrella
Rotazione del coperchio DOUBLE-FACE per
posare la piastrella
NOTA BENE: nel posizionamento della griglia
evitare con cura di ostruire il foro di scarico della
manichetta a vassoio in modo da permettere la
facile estrazione degli speciali sifoni in gomma
siliconica di produzione Bonomini
Applicare la colla cementizia all’interno della
griglia e posare la piastrella opportunamente
tagliata a misura
PG3873
“VASSOIO” scarico pavimento verticale con griglia
piastrellabile. Griglia piastrellabile “DOUBLE-FACE” con
manichetta speciale per impermeabilizzazione sotto
mattonella, versione con sifone umido.
Applicazione: per il drenaggio in strati sottili all’interno
dell’edificio
Materiale: ABS + inox
Colore: nero / metallo
Codice
69250IX10S7
69250IX15S7
Descrizione
Scarico ø 50 mm, H 57 mm,
griglia inox 15 x 15 cm
Conf.
8
Pallet
64
Volume
0,160
0,160
69240IX10S7
69240IX15S7
Scarico ø 50 mm, H 57 mm,
griglia inox 10 x 10 cm
Scarico ø 40 mm, H 45 mm,
griglia inox 15 x 15 cm
8
8
8
64
64
64
0,160
ACCIAIO INOX
AISI316
45 (57)
Ø40 (Ø50)
®
La Bonomini srl si riserva il diritto di modifica senza preavviso. Ogni riproduzione, anche parziale, è severamente vietata.
The company Bonomini srl reserves the right to make modifications without prior notice. Any reproduction, even partial, is strictly prohibited.
Scarico ø 40 mm, H 45 mm,
griglia inox 10 x 10 cm
0,160
