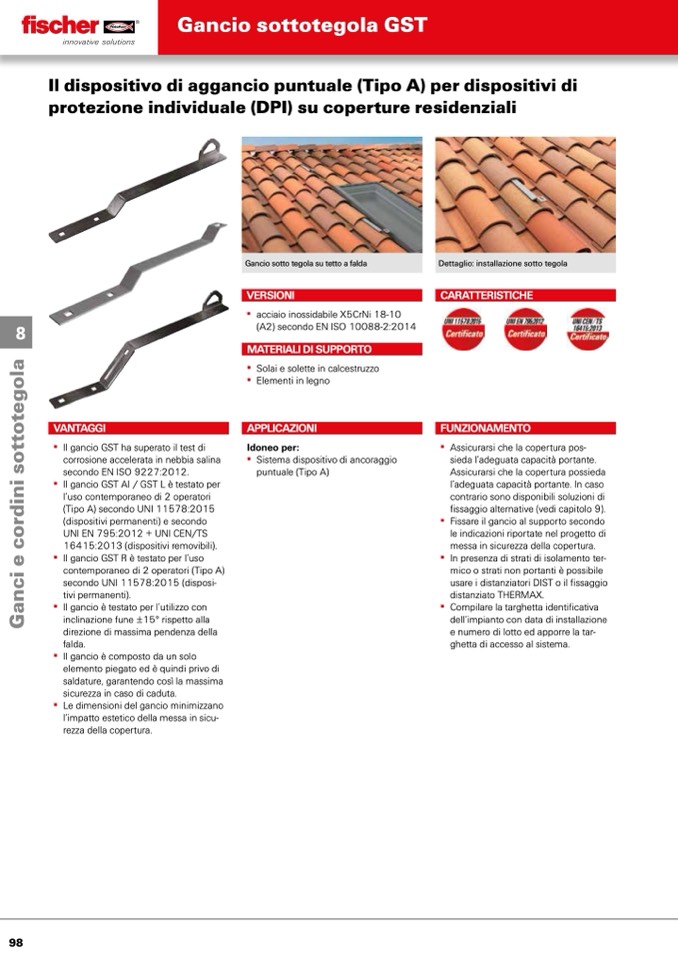

Gancio sottotegola GST
Il dispositivo di aggancio puntuale (Tipo A) per dispositivi di
protezione individuale (DPI) su coperture residenziali
Gancio sotto tegola su tetto a falda
VERSIONI
▪▪ acciaio▪inossidabile▪X5CrNi▪18-10▪
(A2)▪secondo▪EN ISO▪10088-2:2014
MATERIALI DI SUPPORTO
▪▪ Solai▪e▪solette▪in▪calcestruzzo
▪▪ Elementi▪in▪legno
APPLICAZIONI
Idoneo per:
▪▪ Sistema▪dispositivo▪di▪ancoraggio▪
puntuale▪(Tipo▪A)
8
Dettaglio: installazione sotto tegola
CARATTERISTICHE
FUNZIONAMENTO
VANTAGGI
▪▪ Il▪gancio▪GST▪ha▪superato▪il▪test▪di▪
corrosione▪accelerata▪in▪nebbia▪salina▪
secondo▪EN ISO 9227:2012.
▪▪ Il▪gancio▪GST▪AI▪/▪GST▪L▪è▪testato▪per▪
l’uso▪contemporaneo▪di▪2▪operatori▪
(Tipo▪A)▪secondo▪UNI 11578:2015▪
(dispositivi▪permanenti)▪e▪secondo▪
UNI EN 795:2012▪+▪UNI CEN/TS▪
16415:2013▪(dispositivi▪removibili).
▪▪ Il▪gancio▪GST▪R▪
è▪testato▪per▪l’uso▪
contemporaneo▪di▪2▪operatori▪(Tipo▪A)▪
secondo▪UNI 11578:2015▪(disposi-
tivi▪permanenti).
▪▪ Il▪gancio▪è▪testato▪per▪l’utilizzo▪con▪
inclinazione▪fune▪±15°▪rispetto▪alla▪
direzione▪di▪massima▪pendenza▪della▪
falda.
▪▪ Il▪gancio▪è▪composto▪da▪un▪solo▪
elemento▪piegato▪ed▪è▪quindi▪privo▪di▪
saldature,▪garantendo▪così▪la▪massima▪
sicurezza▪in▪caso▪di▪caduta.
▪▪ Le▪dimensioni▪del▪gancio▪minimizzano▪
l’impatto▪estetico▪della▪messa▪in▪sicu-
rezza▪della▪copertura.
▪▪
▪▪
▪▪
▪▪
Assicurarsi▪che▪la▪copertura▪pos-
sieda▪l’adeguata▪capacità▪portante.▪
Assicurarsi▪che▪la▪copertura▪possieda▪
l’adeguata▪capacità▪portante.▪In▪caso▪
contrario▪sono▪disponibili▪soluzioni▪di▪
fissaggio▪alternative▪(vedi▪capitolo▪9).
Fissare▪il▪gancio▪al▪supporto▪secondo▪
le▪indicazioni▪riportate▪nel▪progetto▪di▪
messa▪in▪sicurezza▪della▪copertura.
In▪presenza▪di▪strati▪di▪isolamento▪ter-
mico▪o▪strati▪non▪portanti▪è▪possibile▪
usare▪i▪distanziatori▪DIST▪o▪il▪fissaggio▪
distanziato▪THERMAX.
Compilare▪la▪targhetta▪identificativa▪
dell’impianto▪con▪data▪di▪installazione▪
e▪numero▪di▪lotto▪ed▪apporre▪la▪tar-
ghetta▪di▪accesso▪al▪sistema.
