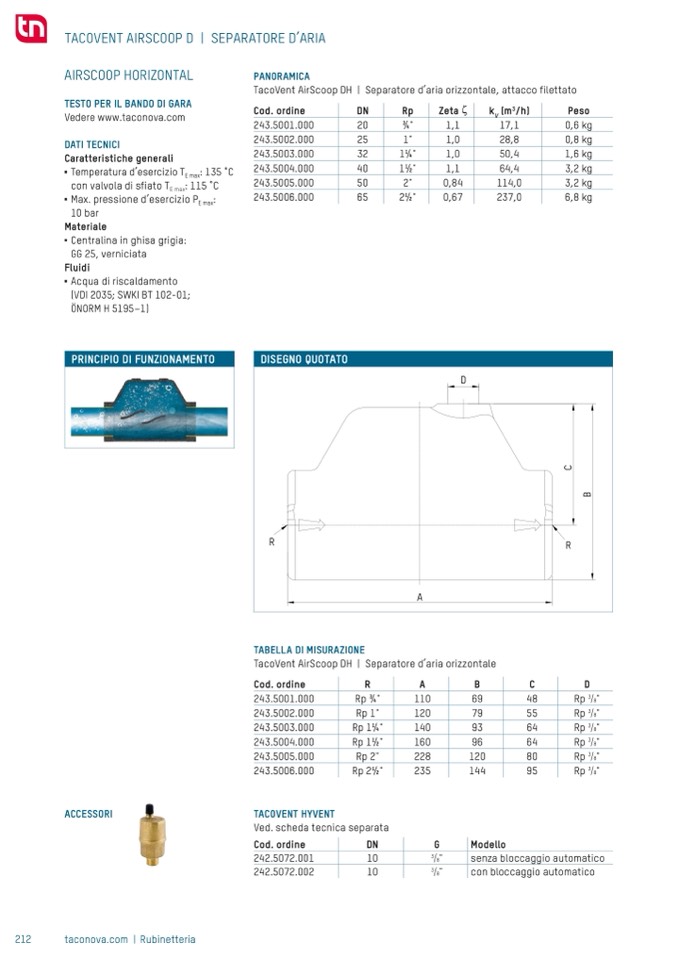

TACOVENT AIRSCOOP D | SEPARATORE D’ARIA

AIRSCOOP HORIZONTAL

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI

Caratteristiche generali

■

Temperatura d’esercizio T

E max

: 135 ̊C

con valvola di sfiato T

E max

: 115 ̊C

■

Max. pressione d’esercizio P

E max

:

10 bar

Materiale

■

Centralina in ghisa grigia:

GG 25, verniciata

Fluidi

■

Acqua di riscaldamento

(VDI 2035; SWKI BT 102-01;

ÖNORM H 5195–1)

PANORAMICA

TacoVent AirScoop DH | Separatore d’aria orizzontale, attacco filettato

Cod. ordine

243.5001.000

243.5002.000

243.5003.000

243.5004.000

243.5005.000

243.5006.000

DN

Rp

65

21⁄2"

Zeta ζ

0,67

k

V

(m

3

/h)

237,0

Peso

0,6 kg

0,8 kg

1,6 kg

3,2 kg

3,2 kg

6,8 kg

20

3⁄4"

1,1

17,1

25

1"

1,0

28,8

32

11⁄4"

1,0

50,4

40

11⁄2"

1,1

64,4

50

2"

0,84

114,0

PRINCIPIO DI FUNZIONAMENTO

DISEGNO QUOTATO

D

R

A

R

TABELLA DI MISURAZIONE

TacoVent AirScoop DH | Separatore d’aria orizzontale

Cod.ordine

R

A

B

C

D

Rp 3⁄4"

110

69

48

Rp 1"

120

79

55

Rp 11⁄4"

140

93

64

Rp 11⁄2"

160

96

64

Rp 2"

228

120

80

243.5001.000

243.5002.000

243.5003.000

243.5004.000

243.5005.000

243.5006.000

TACOVENT HYVENT

Rp 21⁄2"

235

144

Modello

95

Rp

3

⁄

8

"

Rp

3

⁄

8

"

Rp

3

⁄

8

"

Rp

3

⁄

8

"

Rp

3

⁄

8

"

Rp

3

⁄

8

"

ACCESSORI

Ved. scheda tecnica separata

Cod. ordine

242.5072.001

242.5072.002

DN

10

G

3

⁄

8

"

senza bloccaggio automatico

con bloccaggio automatico

10

3

⁄

8

"

212

taconova.com | Rubinetteria
