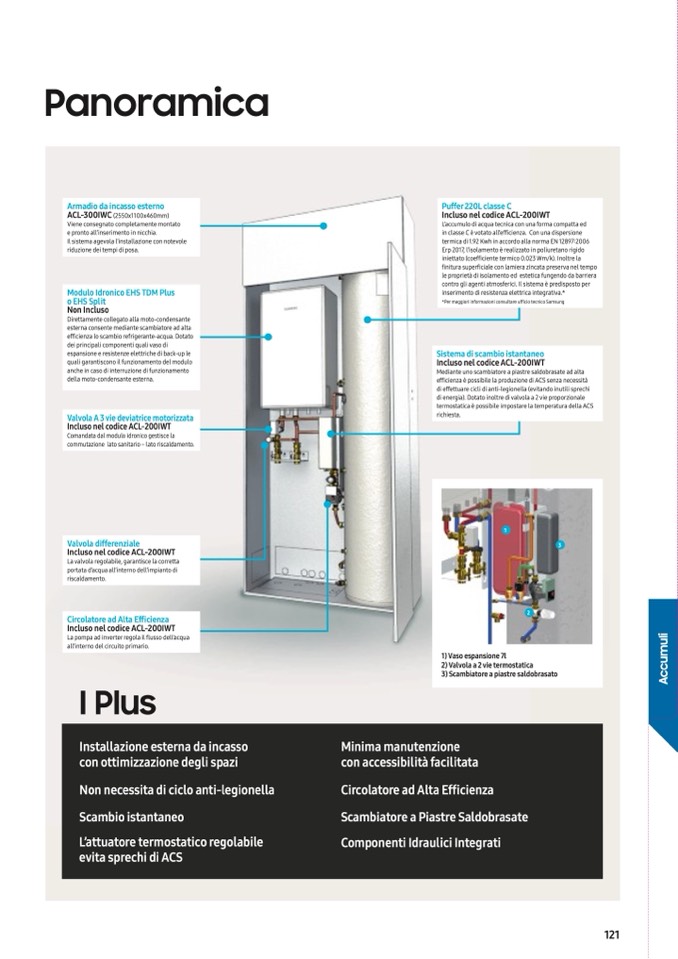

Panoramica
Armadio da incasso esterno
ACL-300IWC (2550x1100x460mm)
Viene consegnato completamente montato
e pronto all’inserimento in nicchia.
Il sistema agevola l’installazione con notevole
riduzione dei tempi di posa.
Incluso nel codice ACL-200IWT
Comandata dal modulo idronico gestisce la
commutazione lato sanitario – lato riscaldamento.
1
1) Vaso espansione 7l
2) Valvola a 2 vie termostatica
3) Scambiatore a piastre saldobrasato
3
2
Valvola differenziale
Incluso nel codice ACL-200IWT
La valvola regolabile, garantisce la corretta
portata d’acqua all’interno dell’impianto di
riscaldamento.
Puffer 220L classe C
Incluso nel codice ACL-200IWT
L’accumulo di acqua tecnica con una forma compatta ed
in classe C è votato all’efficienza. Con una dispersione
termica di 1.92 Kwh in accordo alla norma EN 12897:2006
Erp 2017, l’isolamento è realizzato in poliuretano rigido
iniettato (coefficiente termico 0.023 Wm/k). Inoltre la
finitura superficiale con lamiera zincata preserva nel tempo
le proprietà di isolamento ed estetica fungendo da barriera
contro gli agenti atmosferici. Il sistema è predisposto per
inserimento di resistenza elettrica integrativa.*
*Per maggiori informazioni consultare ufficio tecnico Samsung
Modulo Idronico EHS TDM Plus
o EHS Split
Non Incluso
Direttamente collegato alla moto-condensante
esterna consente mediante scambiatore ad alta
efficienza lo scambio refrigerante-acqua. Dotato
dei principali componenti quali vaso di
espansione e resistenze elettriche di back-up le
quali garantiscono il funzionamento del modulo
anche in caso di interruzione di funzionamento
della moto-condensante esterna.
Sistema di scambio istantaneo
Incluso nel codice ACL-200IWT
Mediante uno scambiatore a piastre saldobrasate ad alta
efficienza è possibile la produzione di ACS senza necessità
di effettuare cicli di anti-legionella (evitando inutili sprechi
di energia). Dotato inoltre di valvola a 2 vie proporzionale
termostatica è possibile impostare la temperatura della ACS
richiesta.
Valvola A 3 vie deviatrice motorizzata
Circolatore ad Alta Ef
ficienza
Incluso nel codice ACL-200IWT
La pompa ad inverter regola il flusso dell’acqua
all’interno del circuito primario.
I Plus
Installazione esterna da incasso
con ottimizzazione degli spazi
Non necessita di ciclo anti-legionella
Scambio istantaneo
L’attuatore termostatico regolabile
evita sprechi di ACS
Minima manutenzione
con accessibilità facilitata
Circolatore ad Alta Efficienza
Scambiatore a Piastre Saldobrasate
Componenti Idraulici Integrati
121
