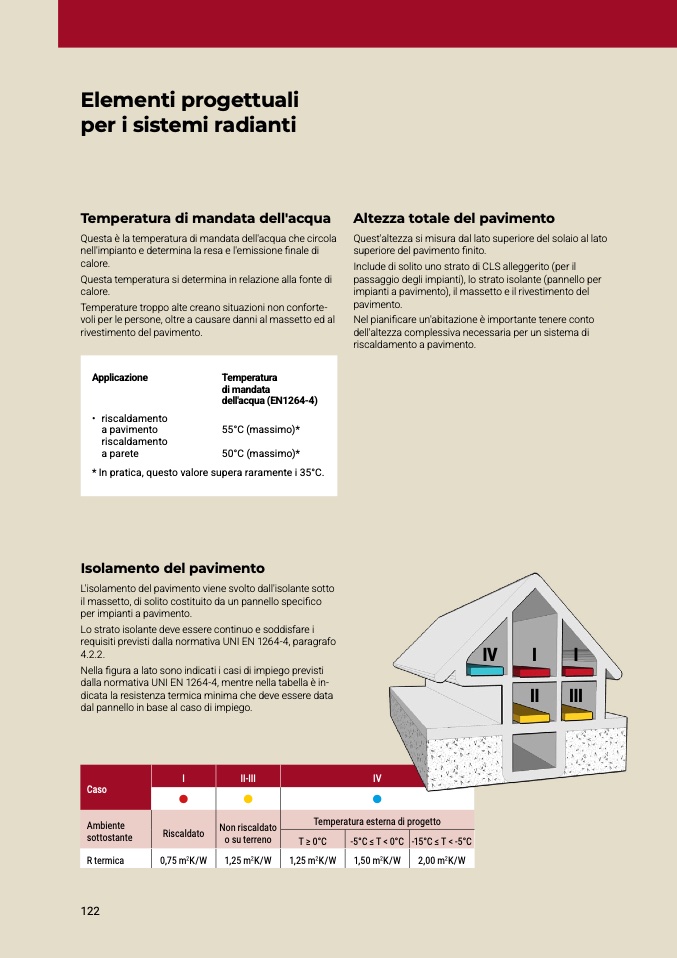

Elementi progettual

i

per i sistemi radianti

Temperatura di mandata dell'acqu

a

Questa è la temperatura di mandata dell'acqua che circol

a

nell'impianto e determina la resa e l'emissione finale d

i

calore.

Questa temperatura si determina in relazione alla fonte d

i

calore.

Temperature troppo alte creano situazioni non conforte-

voli per le persone, oltre a causare danni al massetto ed al

rivestimento del pavimento

.

Altezza totale del paviment

o

Quest'altezza si misura dal lato superiore del solaio al lato

superiore del pavimento

finito.

Include di solito uno strato di CLS alleggerito (per i

l

passaggio degli impianti), lo strato isolante (pannello per

impianti a pavimento), il massetto e il rivestimento de

l

pavimento

.

Nel piani

ficare un'abitazione è importante tenere conto

dell'altezza complessiva necessaria per un sistema d

i

riscaldamento a pavimento

.

Applicazione

Temperatur

a

di mandat

a

dell'acqua (EN1264-4)

•

riscaldamento

a pavimento

55°C (massimo)

*

riscaldamento

a parete

50°C (massimo)*

* In pratica, questo valore supera raramente i 35°C

.

Isolamento del paviment

o

L'isolamento del pavimento viene svolto dall'isolante sott

o

il massetto, di solito costituito da un pannello specifico

per impianti a pavimento.

Lo strato isolante deve essere continuo e soddisfare i

requisiti previsti dalla normativa UNI EN 1264-4, paragrafo

4.2.2.

Nella figura a lato sono indicati i casi di impiego previsti

dalla normativa UNI EN 1264-4, mentre nella tabella è in-

dicata la resistenza termica minima che deve essere dat

a

dal pannello in base al caso di impiego.

IV

I

II

I

III

Cas

o

Ambient

e

sottostante

I

II-III

●

●

●

Riscaldato

Non riscaldat

o

o su terreno

I

V

Temperatura esterna di progetto

T ≥ 0°C

-5°C ≤ T < 0°C

-15°C ≤ T < -5°

C

R termica

0,75 m2K/W

1,25 m2K/W

1,25 m2K/W

1,50 m2K/W

2,00 m2K/

W
