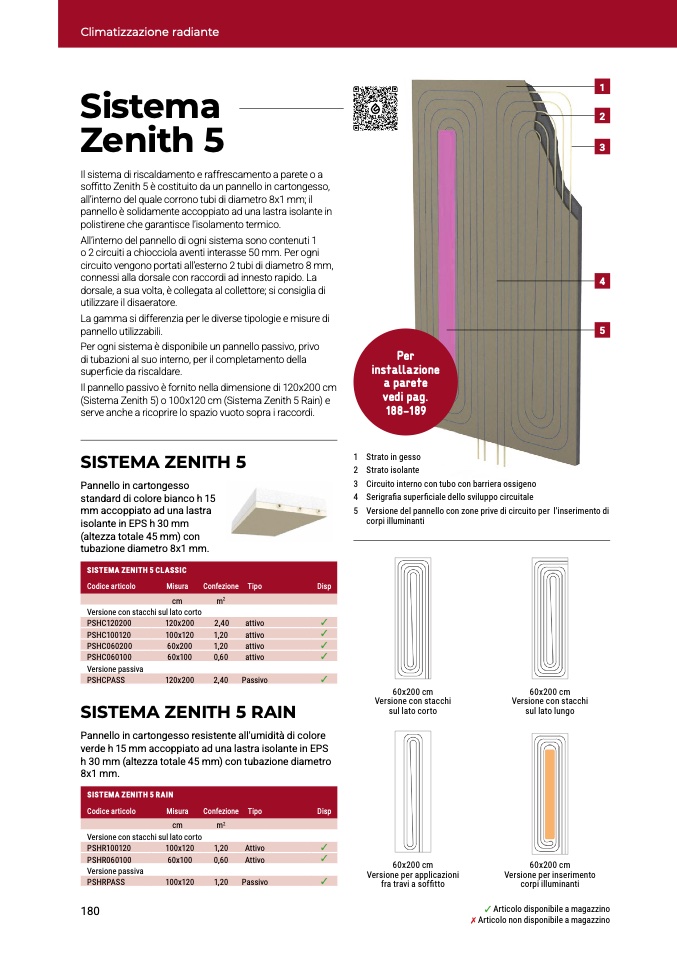

Climatizzazione radiant
e
Sistema
Zenith 5
Il sistema di riscaldamento e raffrescamento a parete o
a
soffitto Zenith 5 è costituito da un pannello in cartongesso
,
all’interno del quale corrono tubi di diametro 8x1 mm; i
l
pannello è solidamente accoppiato ad una lastra isolante in
polistirene che garantisce l’isolamento termico
.
All’interno del pannello di ogni sistema sono contenuti 1
o 2 circuiti a chiocciola aventi interasse 50 mm. Per ogni
circuito vengono portati all’esterno 2 tubi di diametro 8 mm
,
connessi alla dorsale con raccordi ad innesto rapido. La
dorsale, a sua volta, è collegata al collettore; si consiglia di
utilizzare il disaeratore.
La gamma si differenzia per le diverse tipologie e misure di
pannello utilizzabili.
Per ogni sistema è disponibile un pannello passivo, privo
di tubazioni al suo interno, per il completamento dell
a
superficie da riscaldare.
Il pannello passivo è fornito nella dimensione di 120x200 c
m
(Sistema Zenith 5) o 100x120 cm (Sistema Zenith 5 Rain) e
serve anche a ricoprire lo spazio vuoto sopra i raccordi.
SISTEMA ZENITH
5
Pannello in cartongesso
standard di colore bianco h 1
5
mm accoppiato ad una lastr
a
isolante in EPS h 30 mm
(altezza totale 45 mm) con
tubazione diametro 8x1 mm.
SISTEMA ZENITH 5 CLASSIC
Codice articolo
Misura
Confezione Tipo
Disp
cm
m2
Versione passiva
PSHCPASS
120x200
2,40 Passivo
✓
Versione con stacchi sul lato corto
PSHC120200
120x200
2,40
attivo
✓
PSHC100120
100x120
1,20
attivo
✓
PSHC060200
60x200
1,20
attivo
✓
PSHC060100
60x100
0,60
attivo
✓
SISTEMA ZENITH 5 RAIN
Pannello in cartongesso resistente all'umidità di color
e
verde h 15 mm accoppiato ad una lastra isolante in EPS
h 30 mm (altezza totale 45 mm) con tubazione diametr
o
8x1 mm.
SISTEMA ZENITH 5 RAIN
Codice articolo
Misura
Confezione Tipo
Dis
p
cm
m2
Versione passiva
PSHRPASS
100x120
1,20 Passivo
✓
Versione con stacchi sul lato corto
PSHR100120
100x120
1,20
Attivo
✓
PSHR060100
60x100
0,60
Attivo
✓
180
1
2
3
4
5
Pe
r
installazione
a paret
e
vedi pag
.
188-189
1 Strato in gess
o
2 Strato isolant
e
3 Circuito interno con tubo con barriera ossigeno
4 Serigra
fia super
ficiale dello sviluppo circuitale
5 Versione del pannello con zone prive di circuito per
corpi illuminanti
l'inserimento d
i
60x200 c
m
Versione con stacch
i
sul lato cort
o
60x200 cm
Versione con stacchi
sul lato lung
o
60x200 c
m
Versione per applicazioni
fra travi a sof
fitt
o
60x200 cm
Versione per inserimento
corpi illuminanti
✓ Articolo disponibile a magazzin
o
✗ Articolo non disponibile a magazzino
