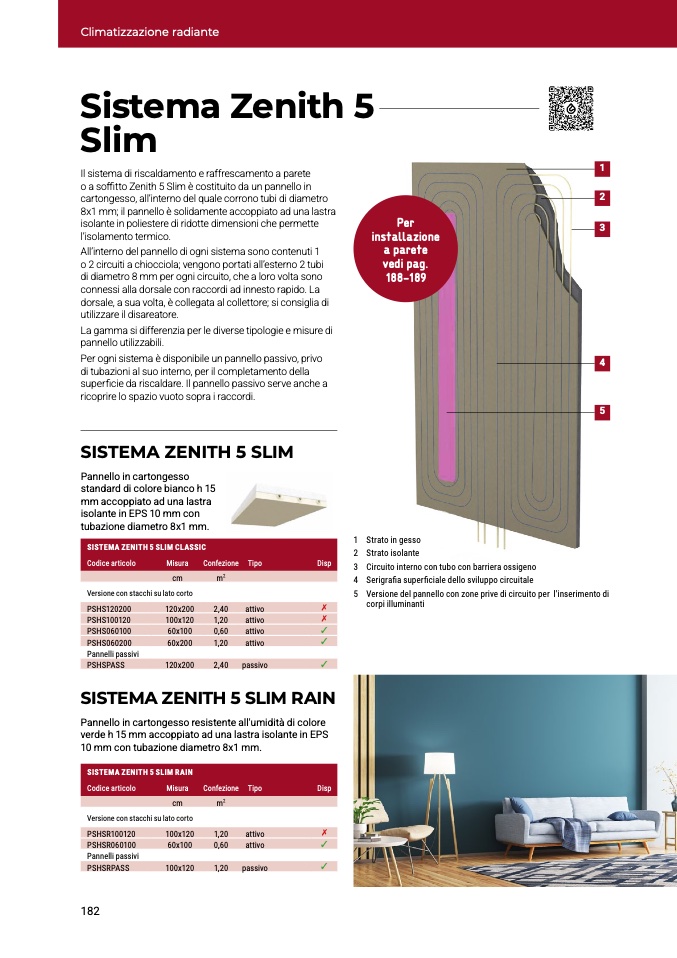

Climatizzazione radiant
e
Sistema Zenith 5
Slim
Il sistema di riscaldamento e raffrescamento a parete
o a soffitto Zenith 5 Slim è costituito da un pannello in
cartongesso, all’interno del quale corrono tubi di diametro
8x1 mm; il pannello è solidamente accoppiato ad una lastr
a
isolante in poliestere di ridotte dimensioni che permette
l’isolamento termico
.
All’interno del pannello di ogni sistema sono contenuti
1
o 2 circuiti a chiocciola; vengono portati all’esterno 2 tubi
di diametro 8 mm per ogni circuito, che a loro volta sono
connessi alla dorsale con raccordi ad innesto rapido. La
dorsale, a sua volta, è collegata al collettore; si consiglia d
i
utilizzare il disareatore.
La gamma si differenzia per le diverse tipologie e misure di
pannello utilizzabili.
Per ogni sistema è disponibile un pannello passivo, privo
di tubazioni al suo interno, per il completamento dell
a
superficie da riscaldare. Il pannello passivo serve anche a
ricoprire lo spazio vuoto sopra i raccordi.
1
2
Pe
r
installazione
a paret
e
vedi pag
.
188-189
3
4
5
SISTEMA ZENITH 5 SLIM
Pannello in cartongess
o
standard di colore bianco h 1
5
mm accoppiato ad una lastr
a
isolante in EPS 10 mm co
n
tubazione diametro 8x1 mm.
SISTEMA ZENITH 5 SLIM CLASSI
C
Codice articolo
Misura
Confezione Tipo
Dis
p
cm
m
2
Versione con stacchi su lato corto
1 Strato in gess
o
2 Strato isolant
e
3 Circuito interno con tubo con barriera ossigeno
4 Serigra
fia super
ficiale dello sviluppo circuitale
5 Versione del pannello con zone prive di circuito per
corpi illuminanti
l'inserimento d
i
PSHS120200
120x200
2,40
attivo
✗
PSHS100120
100x120
1,20
attivo
✗
PSHS060100
60x100
0,60
attivo
✓
PSHS060200
60x200
1,20
attivo
✓
Pannelli passivi
PSHSPASS
120x200
2,40 passivo
✓
SISTEMA ZENITH 5 SLIM RAI
N
Pannello in cartongesso resistente all'umidità di color
e
verde h 15 mm accoppiato ad una lastra isolante in EPS
10 mm con tubazione diametro 8x1 mm.
SISTEMA ZENITH 5 SLIM RAIN
Codice articolo
Misura
Confezione Tipo
Dis
p
cm
m2
Versione con stacchi su lato corto
PSHSR100120
100x120
1,20
attivo
✗
PSHSR060100
60x100
0,60
attivo
✓
Pannelli passivi
PSHSRPASS
100x120
1,20 passivo
✓
182
