3

1

6

5

4

2

1. Collettore di mandata

2. Collettore di ritorn

o

3. Misuratore di portata

0-3 l/min con anello d

i

bloccaggio

4. Valvola di regolazion

e

5. Staffe regolabil

i

6.

Terminale con s

fiato e scaric

o

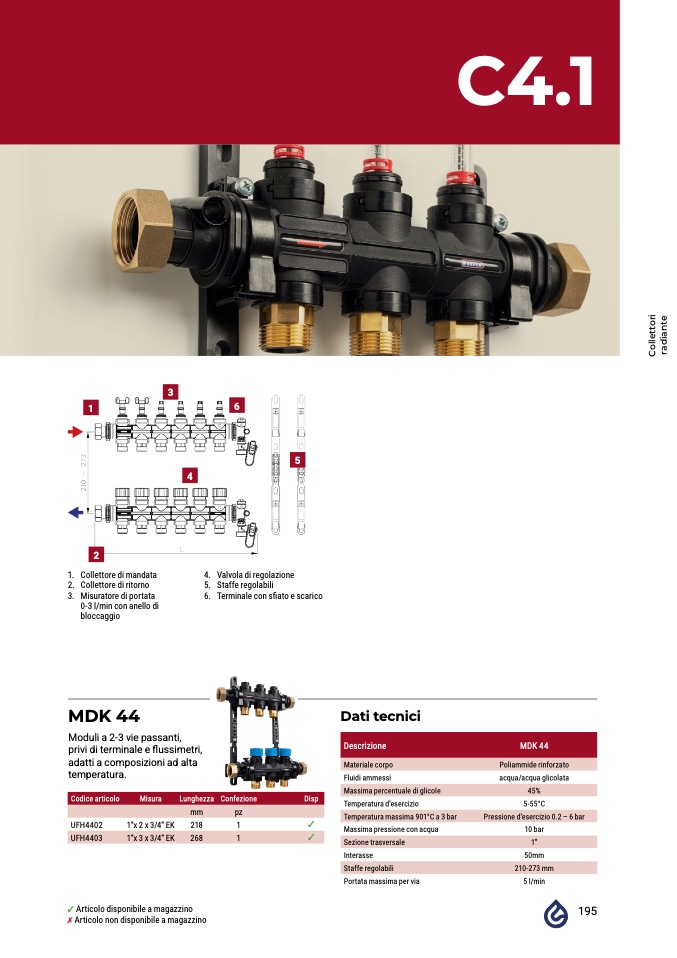

MDK 44

Moduli a 2-3 vie passanti,

privi di terminale e

flussimetri,

adatti a composizioni ad alta

temperatura.

Codice articolo

Misura

Lunghezza Confezione

Disp

mm

pz

UFH4402

1”x 2 x 3/4” EK

218

1

✓

UFH4403

1”x 3 x 3/4” EK

268

1

✓

✓ Articolo disponibile a magazzino

✗ Articolo non disponibile a magazzin

o

C4.

1

C

o

l

l

e

t

t

o

r

i

Dati tecnic

i

Descrizione

MDK 44

Materiale corpo

Poliammide rinforzato

Fluidi ammessi

acqua/acqua glicolat

a

Massima percentuale di glicole

45%

Temperatura d’esercizio

5-55°C

Temperatura massima 901°C a 3 bar

Pressione d’esercizio 0.2 – 6 bar

Massima pressione con acqua

10 ba

r

Sezione trasversale

1

”

Interasse

50mm

Staffe regolabili

210-273 m

m

Portata massima per via

5 l/min

195
