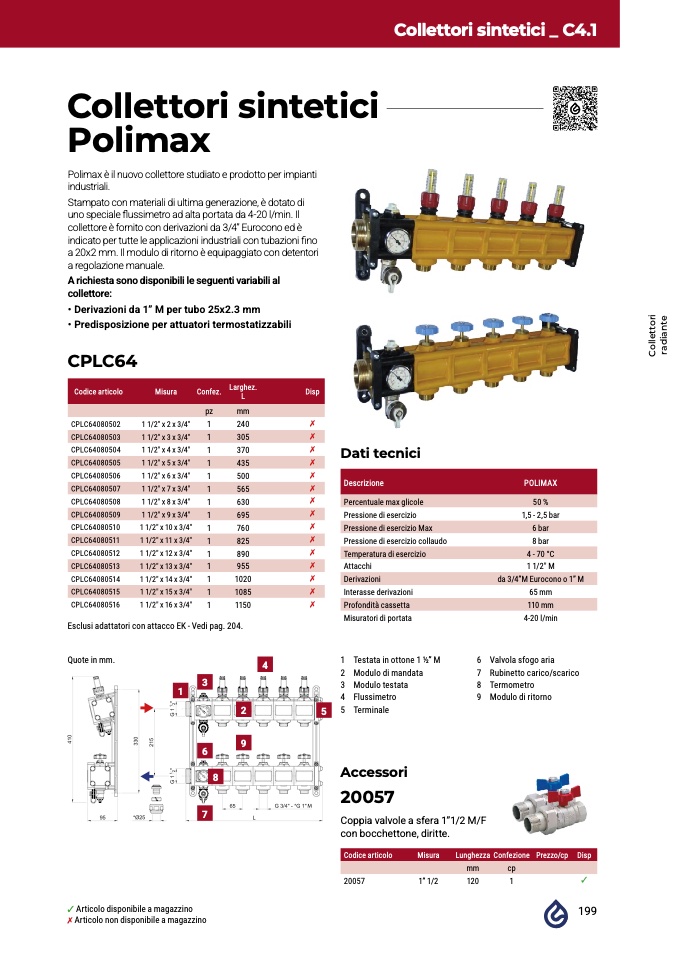

Collettori sintetici _ C4.1
Collettori sintetic
i
Polimax
Polimax è il nuovo collettore studiato e prodotto per impianti
industriali.
Stampato con materiali di ultima generazione, è dotato di
uno speciale flussimetro ad alta portata da 4-20 l/min. I
l
collettore è fornito con derivazioni da 3/4” Eurocono ed
è
indicato per tutte le applicazioni industriali con tubazioni
fin
o
a 20x2 mm. Il modulo di ritorno è equipaggiato con detentor
i
a regolazione manuale
.
A richiesta sono disponibili le seguenti variabili al
collettore:
•
•
Derivazioni da 1” M per tubo 25x2.3 mm
Predisposizione per attuatori termostatizzabil
i
CPLC6
4
Codice articolo
Misura
Confez. Larghez
.
L
Dis
p
pz
m
m
CPLC64080502
1 1/2" x 2 x 3/4"
1
240
✗
CPLC64080503
1 1/2" x 3 x 3/4"
1
305
✗
CPLC64080504
1 1/2" x 4 x 3/4"
1
370
✗
CPLC64080505
1 1/2" x 5 x 3/4"
1
435
✗
CPLC64080506
1 1/2" x 6 x 3/4"
1
500
✗
CPLC64080507
1 1/2" x 7 x 3/4"
1
565
✗
CPLC64080508
1 1/2" x 8 x 3/4"
1
630
✗
CPLC64080509
1 1/2" x 9 x 3/4"
1
695
✗
CPLC64080510
1 1/2" x 10 x 3/4"
1
760
✗
CPLC64080511
1 1/2" x 11 x 3/4"
1
825
✗
CPLC64080512
1 1/2" x 12 x 3/4"
1
890
✗
CPLC64080513
1 1/2" x 13 x 3/4"
1
955
✗
CPLC64080514
1 1/2" x 14 x 3/4"
1
1020
✗
CPLC64080515
1 1/2" x 15 x 3/4"
1
1085
✗
CPLC64080516
1 1/2" x 16 x 3/4"
1
1150
✗
Esclusi adattatori con attacco EK - Vedi pag. 204
.
Quote in mm.
199
C
o
l
l
e
t
t
o
r
i
r
a
d
i
a
n
t
e
Dati tecnic
i
Descrizione
POLIMAX
Percentuale max glicole
50 %
Pressione di esercizio
Pressione di esercizio Max
1,5 - 2,5 ba
r
6 bar
Pressione di esercizio collaudo
8 bar
Temperatura di esercizio
4 - 70 °
C
Attacchi
1 1/2"
M
Derivazioni
da 3/4”M Eurocono o 1” M
Interasse derivazioni
65 mm
Profondità cassetta
110 m
m
Misuratori di portata
4-20 l/min
4
3
1
2
5
1 Testata in ottone 1 ½”
M
2 Modulo di mandat
a
3 Modulo testat
a
4 Flussimetr
o
5 Terminal
e
6 Valvola sfogo ari
a
7 Rubinetto carico/scaric
o
8 Termometr
o
9 Modulo di ritorn
o
9
6
8
7
Accessor
i
2005
7
Coppia valvole a sfera 1”1/2 M/
F
con bocchettone, diritte
.
Codice articolo
Misura
Lunghezza Confezione Prezzo/cp Disp
mm
c
p
20057
1” 1/2
120
1
✓
✓ Articolo disponibile a magazzino
✗ Articolo non disponibile a magazzino
