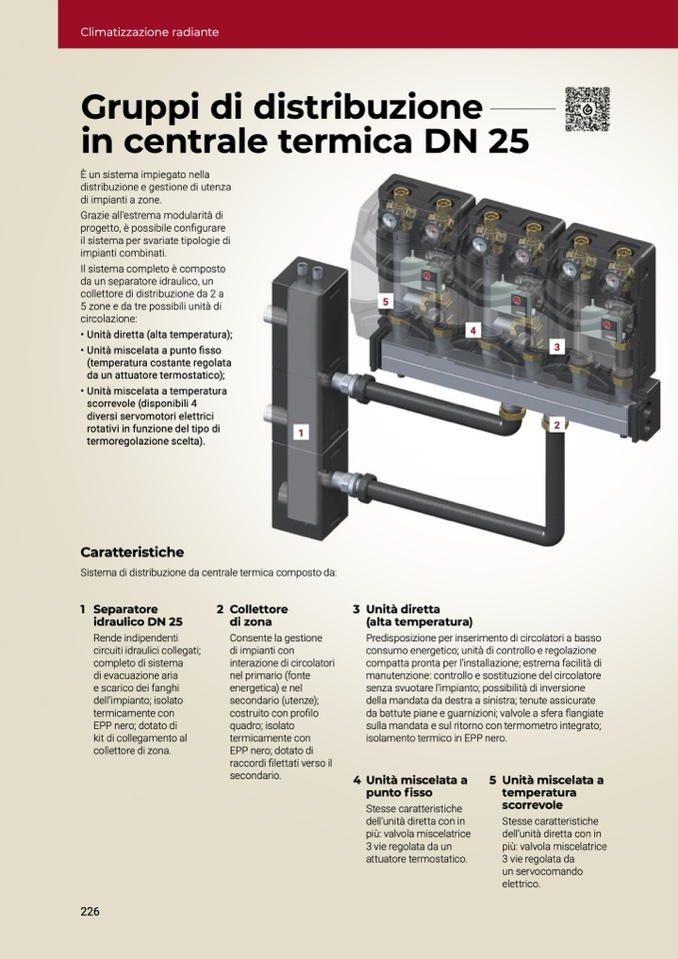

Climatizzazione radiant
e
Gruppi di distribuzione
in centrale termica DN 25
È un sistema impiegato nella
distribuzione e gestione di utenza
di impianti a zone
.
Grazie all'estrema modularità di
progetto, è possibile configurare
il sistema per svariate tipologie d
i
impianti combinati.
Il sistema completo è compost
o
da un separatore idraulico, un
collettore di distribuzione da 2
a
5 zone e da tre possibili unità di
circolazione:
• Unità diretta (alta temperatura);
• Unità miscelata a punto fisso
(temperatura costante regolat
a
da un attuatore termostatico)
;
• Unità miscelata a temperatura
scorrevole (disponibili
4
diversi servomotori elettrici
rotativi in funzione del tipo di
termoregolazione scelta)
.
5
4
3
2
1
Caratteristiche
Sistema di distribuzione da centrale termica composto da
:
1 Separatore
idraulico DN 25
Rende indipendenti
circuiti idraulici collegati
;
completo di sistem
a
di evacuazione ari
a
e scarico dei fanghi
dell’impianto; isolato
termicamente con
EPP nero; dotato di
kit di collegamento al
collettore di zona.
2 Collettore
di zona
Consente la gestione
di impianti co
n
interazione di circolator
i
nel primario (fonte
energetica) e ne
l
secondario (utenze)
;
costruito con pro
filo
quadro; isolat
o
termicamente co
n
EPP nero; dotato d
i
raccordi filettati verso i
l
secondario
.
3 Unità dirett
a
(alta temperatura)
Predisposizione per inserimento di circolatori a basso
consumo energetico; unità di controllo e regolazione
compatta pronta per l’installazione; estrema facilità d
i
manutenzione: controllo e sostituzione del circolator
e
senza svuotare l’impianto; possibilità di inversione
della mandata da destra a sinistra; tenute assicurate
da battute piane e guarnizioni; valvole a sfera
flangiate
sulla mandata e sul ritorno con termometro integrato
;
isolamento termico in EPP nero.
4 Unità miscelata
a
punto fiss
o
Stesse caratteristiche
dell’unità diretta con in
più: valvola miscelatrice
3 vie regolata da un
attuatore termostatico.
5 Unità miscelata
a
temperatur
a
scorrevol
e
Stesse caratteristich
e
dell’unità diretta con i
n
più: valvola miscelatric
e
3 vie regolata d
a
un servocomand
o
elettrico
.
226
