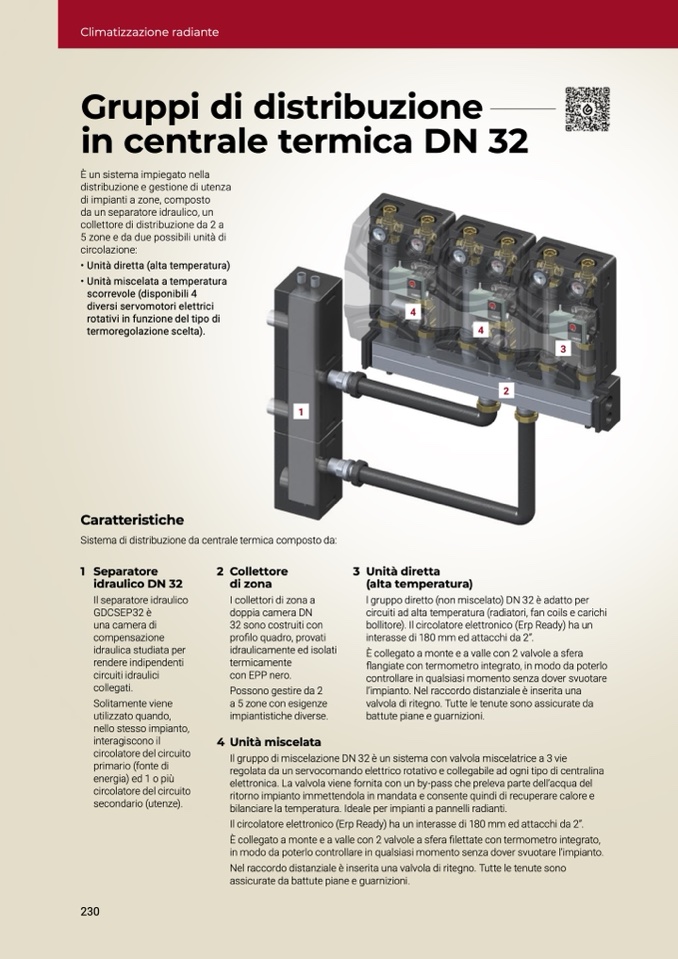

Climatizzazione radiant
e
Gruppi di distribuzione
in centrale termica DN 3
2
È un sistema impiegato nella
distribuzione e gestione di utenza
di impianti a zone, composto
da un separatore idraulico, un
collettore di distribuzione da 2
a
5 zone e da due possibili unità di
circolazione:
• Unità diretta (alta temperatura)
• Unità miscelata a temperatura
scorrevole (disponibili
4
diversi servomotori elettrici
rotativi in funzione del tipo di
termoregolazione scelta)
.
4
4
3
2
1
Caratteristiche
Sistema di distribuzione da centrale termica composto da
:
1 Separatore
idraulico DN 3
2
Il separatore idraulico
GDCSEP32 è
una camera di
compensazion
e
idraulica studiata pe
r
rendere indipendenti
circuiti idraulici
collegati.
Solitamente vien
e
utilizzato quando,
nello stesso impianto,
interagiscono il
circolatore del circuit
o
primario (fonte di
energia) ed 1 o più
circolatore del circuit
o
secondario (utenze).
2 Collettore
di zona
I collettori di zona
a
doppia camera DN
32 sono costruiti co
n
profilo quadro, provat
i
idraulicamente ed isolati
termicamente
con EPP nero
.
Possono gestire da 2
a 5 zone con esigenz
e
impiantistiche diverse
.
3 Unità dirett
a
(alta temperatura)
l gruppo diretto (non miscelato) DN 32 è adatto pe
r
circuiti ad alta temperatura (radiatori, fan coils e carichi
bollitore). Il circolatore elettronico (Erp Ready) ha un
interasse di 180 mm ed attacchi da 2”.
È collegato a monte e a valle con 2 valvole a sfera
flangiate con termometro integrato, in modo da poterl
o
controllare in qualsiasi momento senza dover svuotare
l’impianto. Nel raccordo distanziale è inserita una
valvola di ritegno. Tutte le tenute sono assicurate d
a
battute piane e guarnizioni.
4 Unità miscelat
a
Il gruppo di miscelazione DN 32 è un sistema con valvola miscelatrice a 3 vi
e
regolata da un servocomando elettrico rotativo e collegabile ad ogni tipo di centralina
elettronica. La valvola viene fornita con un by-pass che preleva parte dell’acqua de
l
ritorno impianto immettendola in mandata e consente quindi di recuperare calore e
bilanciare la temperatura. Ideale per impianti a pannelli radianti
.
Il circolatore elettronico (Erp Ready) ha un interasse di 180 mm ed attacchi da 2”
.
È collegato a monte e a valle con 2 valvole a sfera
filettate con termometro integrato
,
in modo da poterlo controllare in qualsiasi momento senza dover svuotare l’impianto
.
Nel raccordo distanziale è inserita una valvola di ritegno. Tutte le tenute son
o
assicurate da battute piane e guarnizioni
.
230
