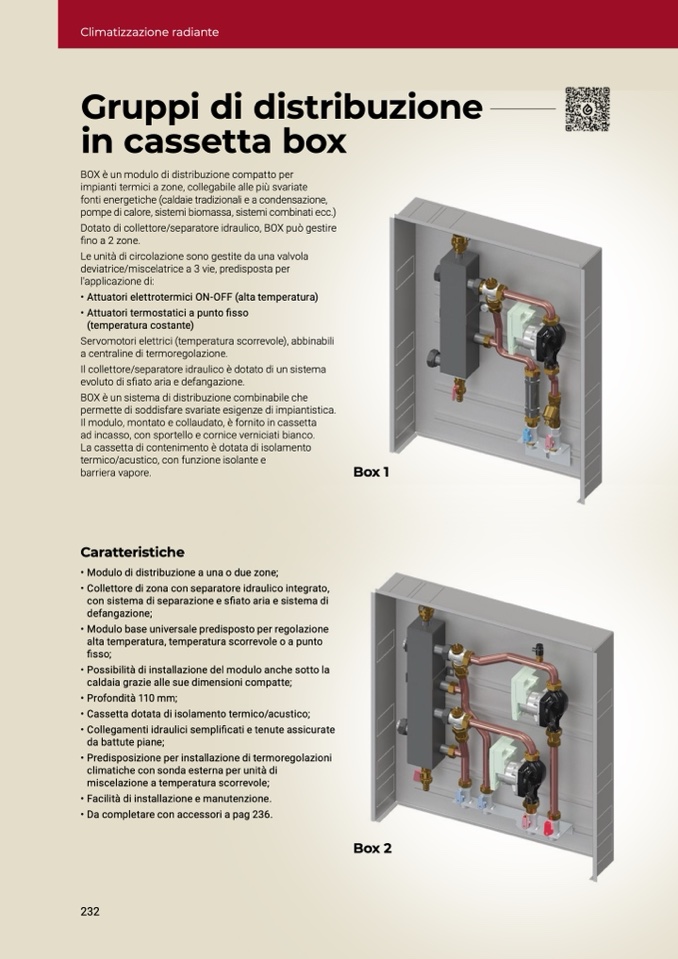

Climatizzazione radiant
e
Gruppi di distribuzione
in cassetta box
BOX è un modulo di distribuzione compatto per
impianti termici a zone, collegabile alle più svariate
fonti energetiche (caldaie tradizionali e a condensazione,
pompe di calore, sistemi biomassa, sistemi combinati ecc.)
Dotato di collettore/separatore idraulico, BOX può gestir
e
fino a 2 zone.
Le unità di circolazione sono gestite da una valvola
deviatrice/miscelatrice a 3 vie, predisposta pe
r
l'applicazione di:
• Attuatori elettrotermici ON-OFF (alta temperatura)
• Attuatori termostatici a punto fisso
(temperatura costante
)
Servomotori elettrici (temperatura scorrevole), abbinabili
a centraline di termoregolazione
.
Il collettore/separatore idraulico è dotato di un sistema
evoluto di sfiato aria e defangazione.
BOX è un sistema di distribuzione combinabile ch
e
permette di soddisfare svariate esigenze di impiantistica.
Il modulo, montato e collaudato, è fornito in cassett
a
ad incasso, con sportello e cornice verniciati bianco
.
La cassetta di contenimento è dotata di isolamento
termico/acustico, con funzione isolante
e
barriera vapore.
Box
1
Caratteristiche
•
•
•
•
•
•
•
•
•
•
Modulo di distribuzione a una o due zone
;
Collettore di zona con separatore idraulico integrato
,
con sistema di separazione e sfiato aria e sistema di
defangazione
;
Modulo base universale predisposto per regolazion
e
alta temperatura, temperatura scorrevole o a punt
o
fisso
;
Possibilità di installazione del modulo anche sotto l
a
caldaia grazie alle sue dimensioni compatte
;
Profondità 110 mm;
Cassetta dotata di isolamento termico/acustico;
Collegamenti idraulici sempli
ficati e tenute assicurate
da battute piane
;
Predisposizione per installazione di termoregolazion
i
climatiche con sonda esterna per unità d
i
miscelazione a temperatura scorrevole
;
Facilità di installazione e manutenzione.
Da completare con accessori a pag 236.
Box
2
232
