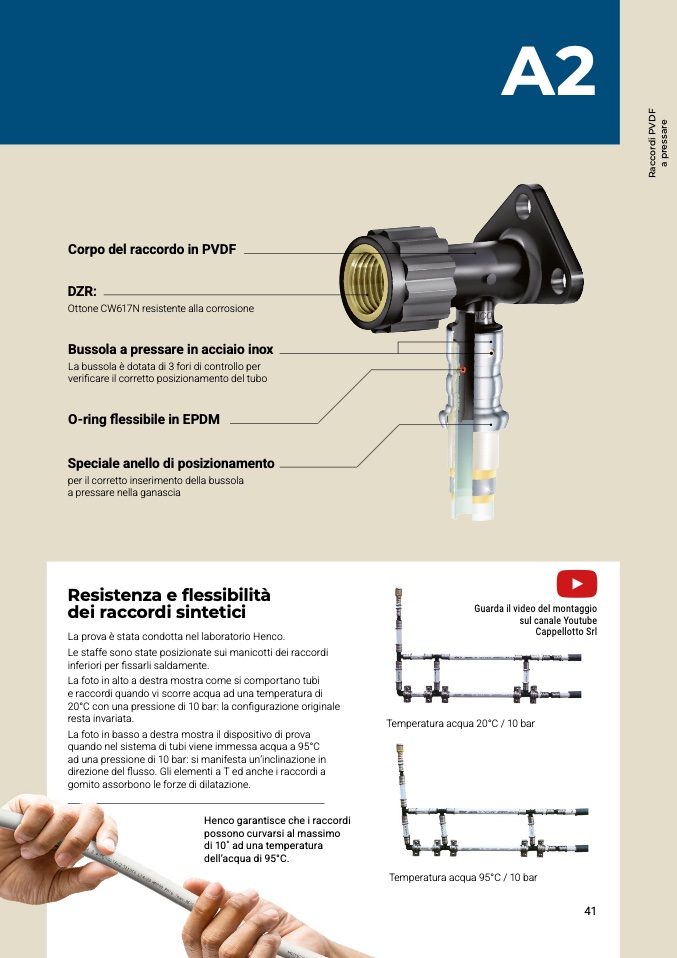

A2
Corpo del raccordo in PVD
F
DZR:
Ottone CW617N resistente alla corrosione
Bussola a pressare in acciaio ino
x
La bussola è dotata di 3 fori di controllo pe
r
veri
ficare il corretto posizionamento del tubo
O-ring
flessibile in EPD
M
Speciale anello di posizionamento
per il corretto inserimento della bussol
a
a pressare nella ganascia
Resistenza e flessibilit
à
dei raccordi sintetic
i
La prova è stata condotta nel laboratorio Henco.
Le staffe sono state posizionate sui manicotti dei raccord
i
inferiori per fissarli saldamente.
La foto in alto a destra mostra come si comportano tub
i
e raccordi quando vi scorre acqua ad una temperatura d
i
20°C con una pressione di 10 bar: la con
figurazione originale
resta invariata
.
La foto in basso a destra mostra il dispositivo di prova
quando nel sistema di tubi viene immessa acqua a 95°
C
ad una pressione di 10 bar: si manifesta un’inclinazione in
direzione del
flusso. Gli elementi a T ed anche i raccordi a
gomito assorbono le forze di dilatazione
.
Guarda il video del montaggi
o
sul canale Youtub
e
Cappellotto Sr
l
Temperatura acqua 20°C / 10 bar
Henco garantisce che i raccordi
possono curvarsi al massimo
di 10˚ ad una temperatura
dell’acqua di 95°C
.
Temperatura acqua 95°C / 10 ba
r
