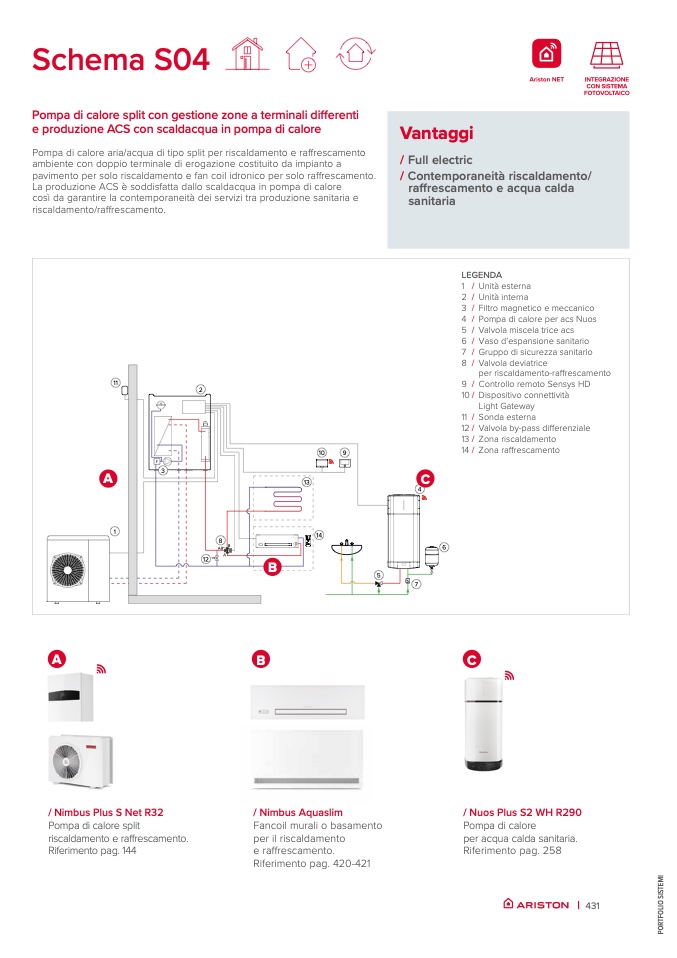

Schema S04

Pompa di calore split con gestione zone a terminali di

fferenti

e produzione ACS con scaldacqua in pompa di calore

Pompa di calore aria/acqua di tipo split per riscaldamento e raffrescamento

ambiente con doppio terminale di erogazione costituito da impianto a

pavimento per solo riscaldamento e fan coil idronico per solo raffrescamento.

La produzione ACS

è soddisfatta dallo scaldacqua in pompa di calore

cos

ì da garantire la contemporaneità dei servizi tra produzione sanitaria e

riscaldamento/raffrescamento.

A

B

C

/ Nimbus Plus S Net R32

Pompa di calore split

riscaldamento e raffrescamento.

Riferimento pag. 144

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 420-421

/ Nuos Plus S2 WH R290

Pompa di calore

per acqua calda sanitaria.

Riferimento pag. 258

| 431

Vantaggi

/ Full electric

/ Contemporaneità riscaldamento/

raffrescamento e acqua calda

sanitaria

11

2

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14 /

Unità interna

Filtro magnetico e meccanico

Pompa di calore per acs Nuos

Valvola miscela trice acs

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola deviatrice

per riscaldamento-ra

ffrescamento

Controllo remoto Sensys HD

Dispositivo connettivit

à

Light Gateway

Sonda esterna

Valvola by-pass di

fferenziale

Zona riscaldamento

Zona raffrescamento

LEGENDA

1 / Unità esterna

VE

F

10

9

A

13

C

4

1

8

14

B

AB*

B

A

6

3

12

5

s

7

P

O

R

T

F

O

L

I

O

S

I

S

T

E

M

I
