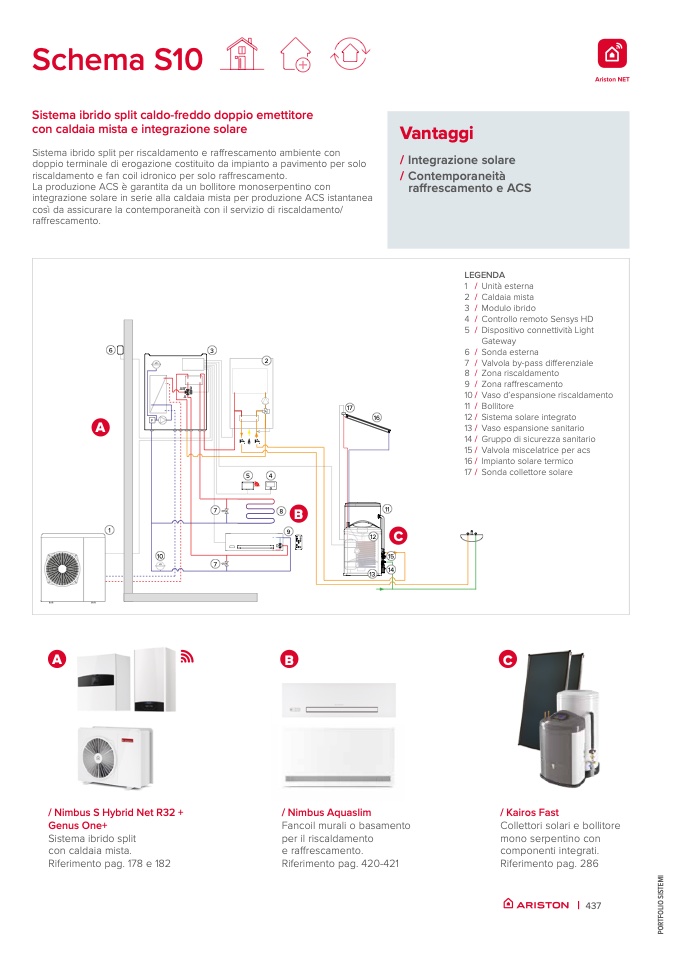

Schema S10

Sistema ibrido split caldo-freddo doppio emettitore

con caldaia mista e integrazione solare

Sistema ibrido split per riscaldamento e raffrescamento ambiente con

doppio terminale di erogazione costituito da impianto a pavimento per solo

riscaldamento e fan coil idronico per solo raffrescamento.

La produzione ACS è garantita da un bollitore monoserpentino con

integrazione solare in serie alla caldaia mista per produzione ACS istantanea

cos

ì da assicurare la contemporaneit

à con il servizio di riscaldamento/

raffrescamento.

A

B

C

/ Nimbus S Hybrid Net R32 +

Genus One+

Sistema ibrido split

con caldaia mista.

Riferimento pag. 178 e 182

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 420-421

/ Kairos Fast

Collettori solari e bollitore

mono serpentino con

componenti integrati.

Riferimento pag. 286

| 437

Vantaggi

/ Integrazione solare

/ Contemporaneità

raffrescamento e ACS

6

3

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11/

12/

13/

14 /

15 /

16 /

17 /

Caldaia mista

Modulo ibrido

Controllo remoto Sensys HD

Dispositivo connettività Light

Gateway

Sonda esterna

Valvola by-pass di

fferenziale

Zona riscaldamento

Zona raffrescamento

Vaso d’espansione riscaldamento

Bollitore

Sistema solare integrato

Vaso espansione sanitario

Gruppo di sicurezza sanitario

Valvola miscelatrice per acs

Impianto solare termico

Sonda collettore solare

LEGENDA
