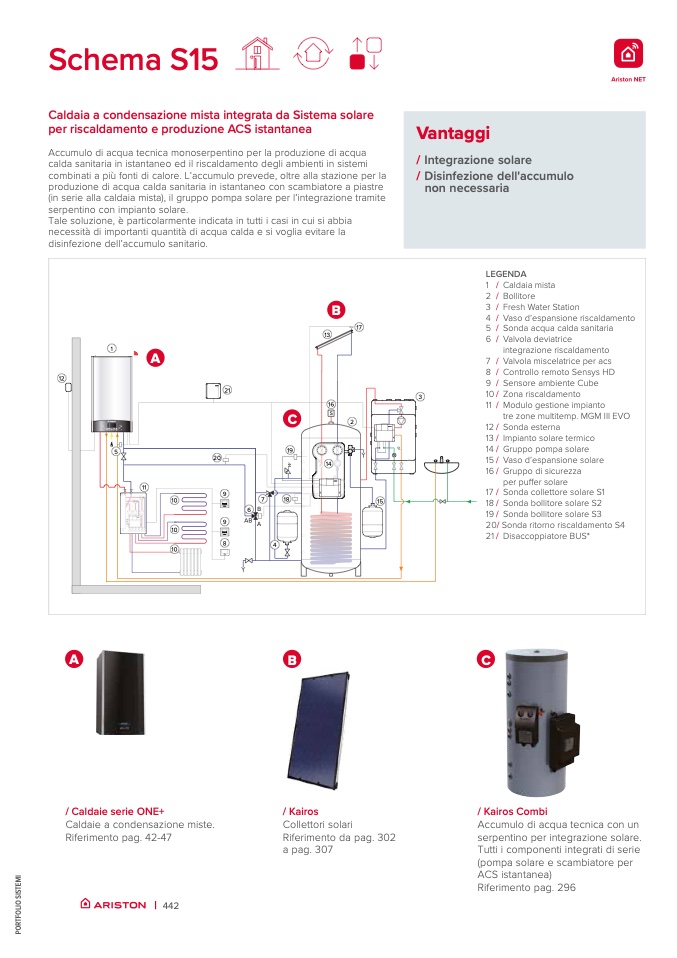

Schema S15

Caldaia a condensazione mista integrata da Sistema solare

per riscaldamento e produzione ACS istantanea

Accumulo di acqua tecnica monoserpentino per la produzione di acqua

calda sanitaria in istantaneo ed il riscaldamento degli ambienti in sistemi

combinati a più fonti di calore. L’accumulo prevede, oltre alla stazione per la

produzione di acqua calda sanitaria in istantaneo con scambiatore a piastre

(in serie alla caldaia mista), il gruppo pompa solare per l’integrazione tramite

serpentino con impianto solare.

Tale soluzione, è particolarmente indicata in tutti i casi in cui si abbia

necessità di importanti quantità di acqua calda e si voglia evitare la

disinfezione dell’accumulo sanitario.

A

B

C

/ Caldaie serie ONE+

Caldaie a condensazione miste.

Riferimento pag. 42-47

/ Kairos

Collettori solari

Riferimento da pag. 302

a pag. 307

/ Kairos Combi

Accumulo di acqua tecnica con un

serpentino per integrazione solare.

Tutti i componenti integrati di serie

(pompa solare e scambiatore per

ACS istantanea)

Riferimento pag. 296

| 442

Vantaggi

/ Integrazione solare

/ Disinfezione dell'accumulo

non necessaria

LEGENDA

1 / Caldaia mista

1

12

5

11

A

B

17

13

16

s

2

14

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

3

10/

11/

12 /

13 /

14 /

15 /

16 /

Bollitore

Fresh Water Station

Vaso d’espansione riscaldamento

Sonda acqua calda sanitaria

Valvola deviatrice

integrazione riscaldamento

Valvola miscelatrice per acs

Controllo remoto Sensys HD

Sensore ambiente Cube

Zona riscaldamento

Modulo gestione impianto

tre zone multitemp. MGM III EVO

Sonda esterna

Impianto solare termico

Gruppo pompa solare

Vaso d’espansione solare

Gruppo di sicurezza

per puffer solare

Sonda collettore solare S1

Sonda bollitore solare S2

Brid

N

g

et

21

20

6

7

18

B

A

4

C

19

1

0

9

15

17/

18 /

19 / Sonda bollitore solare S3

20/ Sonda ritorno riscaldamento S4

21 / Disaccoppiatore BUS*
