| 446

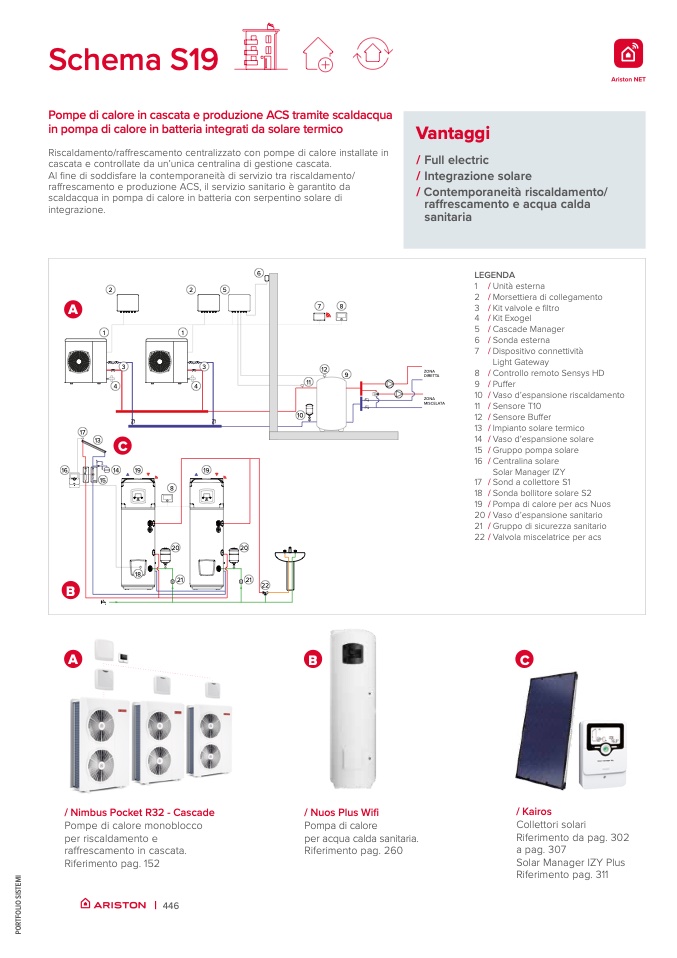

Schema S19

Pompe di calore in cascata e produzione ACS tramite scaldacqua

in pompa di calore in batteria integrati da solare termico

Riscaldamento/raffrescamento centralizzato con pompe di calore installate in

cascata e controllate da un’unica centralina di gestione cascata.

Al fine di soddisfare la contemporaneità di servizio tra riscaldamento/

raffrescamento e produzione ACS, il servizio sanitario

è garantito da

scaldacqua in pompa di calore in batteria con serpentino solare di

integrazione.

Vantaggi

/ Full electric

/ Integrazione solare

/ Contemporaneit

à riscaldamento/

raffrescamento e acqua calda

sanitaria

2

2

5

A

7

8

12

9

1

1

3

3

4

4

17

13

C

11

10

ZONA

DIRETTA

ZONA

MISCELATA

16

1

4

19

19

15

B

18

8

20

s

21

20

s

21

22

6

LEGENDA

1 / Unità esterna

2 / Morsettiera di collegamento

3 / Kit valvole e filtro

4 / Kit Exogel

5 / Cascade Manager

6 / Sonda esterna

7 / Dispositivo connettività

Light Gateway

8 / Controllo remoto Sensys HD

9 / Puffer

10 / Vaso d’espansione riscaldamento

11 / Sensore T10

12 / Sensore Buffer

13 / Impianto solare termico

14 / Vaso d’espansione solare

15 / Gruppo pompa solare

16 / Centralina solare

Solar Manager IZY

17 / Sond a collettore S1

18 / Sonda bollitore solare S2

19 / Pompa di calore per acs Nuos

20 / Vaso d’espansione sanitario

21 / Gruppo di sicurezza sanitario

22 / Valvola miscelatrice per acs

A

B

C

/ Nimbus Pocket R32 - Cascade

Pompe di calore monoblocco

per riscaldamento e

raffrescamento in cascata.

Riferimento pag. 152

/ Nuos Plus Wifi

Pompa di calore

per acqua calda sanitaria.

Riferimento pag. 260

/ Kairos

Collettori solari

Riferimento da pag. 302

a pag. 307

Solar Manager IZY Plus

Riferimento pag. 311
