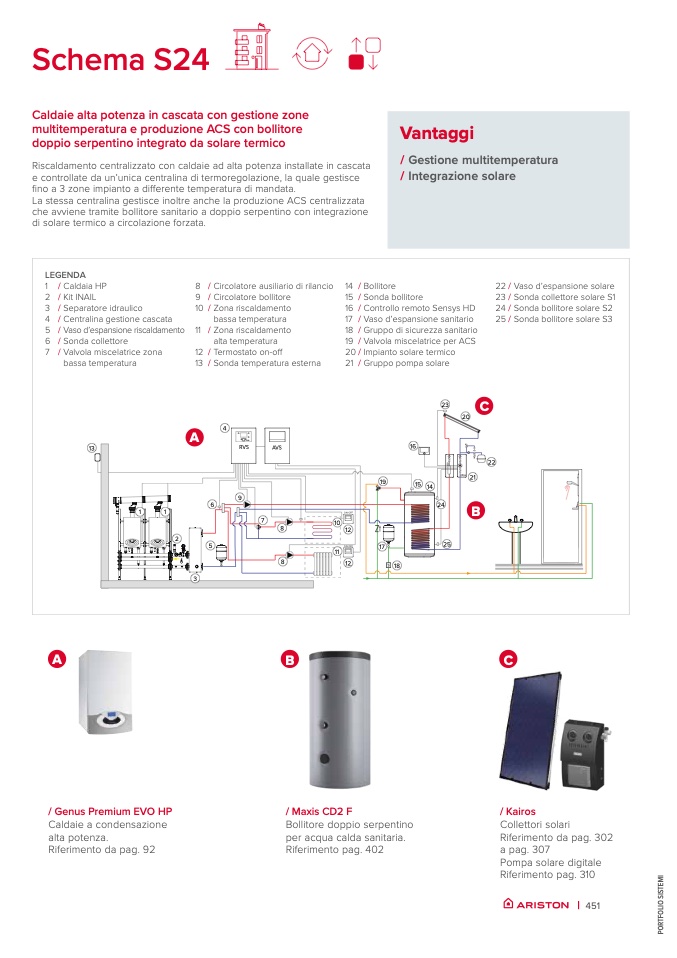

Schema S24

Caldaie alta potenza in cascata con gestione zone

multitemperatura e produzione ACS con bollitore

doppio serpentino integrato da solare termico

Riscaldamento centralizzato con caldaie ad alta potenza installate in cascata

e controllate da un’unica centralina di termoregolazione, la quale gestisce

fino a 3 zone impianto a differente temperatura di mandata.

La stessa centralina gestisce inoltre anche la produzione ACS centralizzata

che avviene tramite bollitore sanitario a doppio serpentino con integrazione

di solare termico a circolazione forzata.

LEGENDA

1 / Caldaia HP

8 /

9 /

10 /

11 /

12 /

13 /

Circolatore ausiliario di rilancio

Circolatore bollitore

Zona riscaldamento

bassa temperatura

Zona riscaldamento

alta temperatura

Termostato on-off

Sonda temperatura esterna

14

15

16

17

18

19

20

21

/ Bollitore

/ Sonda bollitore

/ Controllo remoto Sensys HD

/ Vaso d’espansione sanitario

/ Gruppo di sicurezza sanitario

/ Valvola miscelatrice per ACS

/ Impianto solare termico

/ Gruppo pompa solare

23

20

2 /

3 /

4 /

5 /

6 /

7 /

Kit INAIL

Separatore idraulico

Centralina gestione cascata

Vaso d’espansione riscaldamento

Sonda collettore

Valvola miscelatrice zona

bassa temperatura

22 / Vaso d’espansione solare

23 / Sonda collettore solare S1

24 / Sonda bollitore solare S2

25 / Sonda bollitore solare S3

22

21

B

25

13

RVS

AVS

7

8

5

17

16

15 14

1

1

2

3

8

12

s 18

A

4

6

9

4

A

B

C

/ Genus Premium EVO HP

Caldaie a condensazione

alta potenza.

Riferimento da pag. 92

/ Maxis CD2 F

Bollitore doppio serpentino

per acqua calda sanitaria.

Riferimento pag. 402

/ Kairos

Collettori solari

Riferimento da pag. 302

a pag. 307

Pompa solare digitale

Riferimento pag. 310

19

C

| 451

Vantaggi

/ Gestione multitemperatura

/ Integrazione solare
