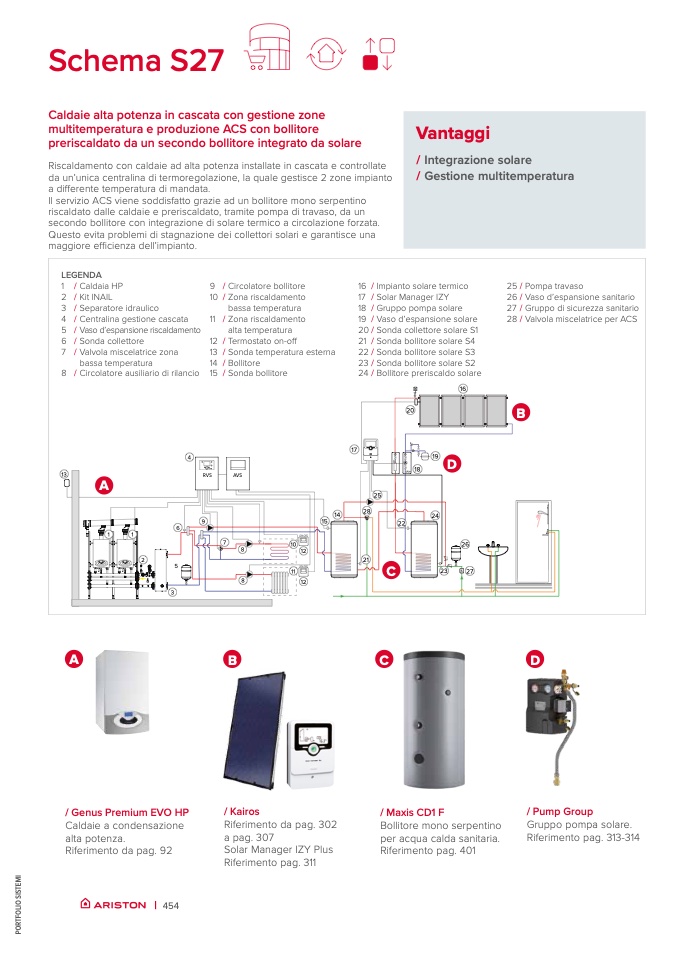

Schema S27

Caldaie alta potenza in cascata con gestione zone

multitemperatura e produzione ACS con bollitore

preriscaldato da un secondo bollitore integrato da solare

Vantaggi

/ Integrazione solare

/ Gestione multitemperatura

Riscaldamento con caldaie ad alta potenza installate in cascata e controllate

da un’unica centralina di termoregolazione, la quale gestisce 2 zone impianto

a differente temperatura di mandata.

Il servizio ACS viene soddisfatto grazie ad un bollitore mono serpentino

riscaldato dalle caldaie e preriscaldato, tramite pompa di travaso, da un

secondo bollitore con integrazione di solare termico a circolazione forzata.

Questo evita problemi di stagnazione dei collettori solari e garantisce una

maggiore efficienza dell’impianto.

LEGENDA

1 / Caldaia HP

9 /

10 /

11 /

12 /

13 /

14 /

15 /

Circolatore bollitore

Zona riscaldamento

bassa temperatura

Zona riscaldamento

alta temperatura

Termostato on-o

ff

Sonda temperatura esterna

Bollitore

Sonda bollitore

16 / Impianto solare termico

17 / Solar Manager IZY

18 / Gruppo pompa solare

19 / Vaso d’espansione solare

20 / Sonda collettore solare S1

21 / Sonda bollitore solare S4

22 / Sonda bollitore solare S3

23 / Sonda bollitore solare S2

24 / Bollitore preriscaldo solare

16

20

25 / Pompa travaso

26 / Vaso d’espansione sanitario

27 / Gruppo di sicurezza sanitario

28 / Valvola miscelatrice per ACS

B

2 /

3 /

4 /

5 /

6 /

7 /

8 /

13

Kit INAIL

Separatore idraulico

Centralina gestione cascata

Vaso d’espansione riscaldamento

Sonda collettore

Valvola miscelatrice zona

bassa temperatura

Circolatore ausiliario di rilancio

A

1

1

15

14

28

21

C

22

24

/ Genus Premium EVO HP

Caldaie a condensazione

alta potenza.

Riferimento da pag. 92

/ Kairos

Riferimento da pag. 302

a pag. 307

Solar Manager IZY Plus

Riferimento pag. 311

/ Maxis CD1 F

Bollitore mono serpentino

per acqua calda sanitaria.

Riferimento pag. 401

/ Pump Group

Gruppo pompa solare.

Riferimento pag. 313-314

2

5

3

11

8

12

6

4

1

7

1

9

D

RVS

9

AVS

7

8

18

10

ON-OFF

12

ON-OFF

26

23

s

27

A

B

C

D
