EBARA Pumps Europe

Dispensa tecnica

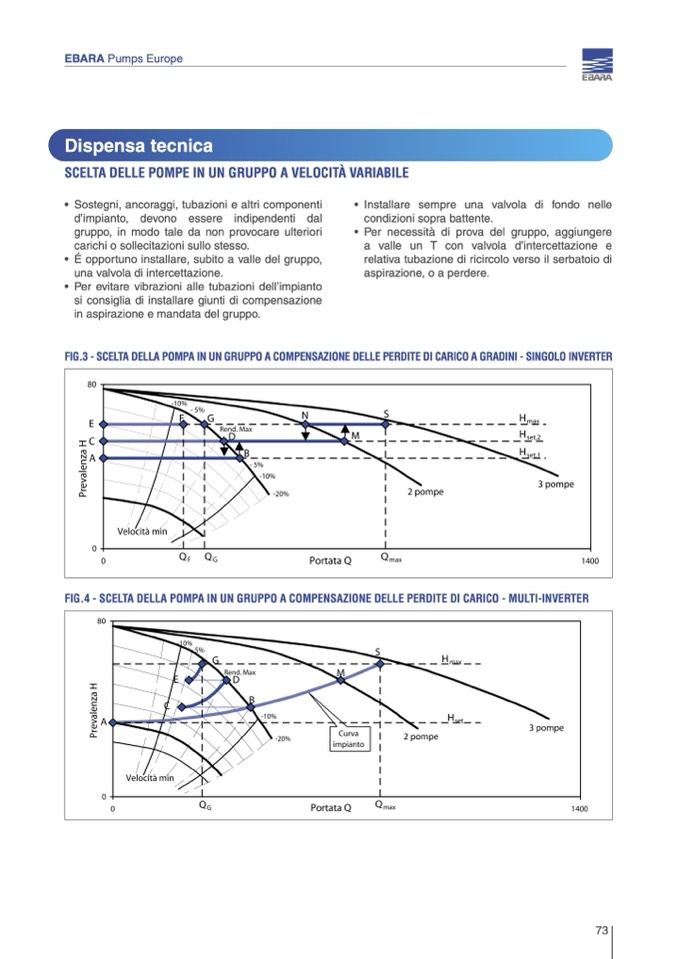

SCELTA DELLE POMPE IN UN GRUPPO A VELOCITÀ VARIABILE

• Sostegni, ancoraggi, tubazioni e altri componenti

d’impianto, devono essere indipendenti dal

gruppo, in modo tale da non provocare ulteriori

carichi o sollecitazioni sullo stesso.

• É opportuno installare, subito a valle del gruppo,

una valvola di intercettazione.

• Per evitare vibrazioni alle tubazioni dell’impianto

si consiglia di installare giunti di compensazione

in aspirazione e mandata del gruppo.

• Installare sempre una valvola di fondo nelle

condizioni sopra battente.

• Per necessità di prova del gruppo, aggiungere

a valle un T con valvola d’intercettazione e

relativa tubazione di ricircolo verso il serbatoio di

aspirazione, o a perdere.

FIG.3 - SCELTA DELLA POMPA IN UN GRUPPO A COMPENSAZIONE DELLE PERDITE DI CARICO A GRADINI - SINGOLO INVERTER

FIG.4 - SCELTA DELLA POMPA IN UN GRUPPO A COMPENSAZIONE DELLE PERDITE DI CARICO - MULTI-INVERTER

73
