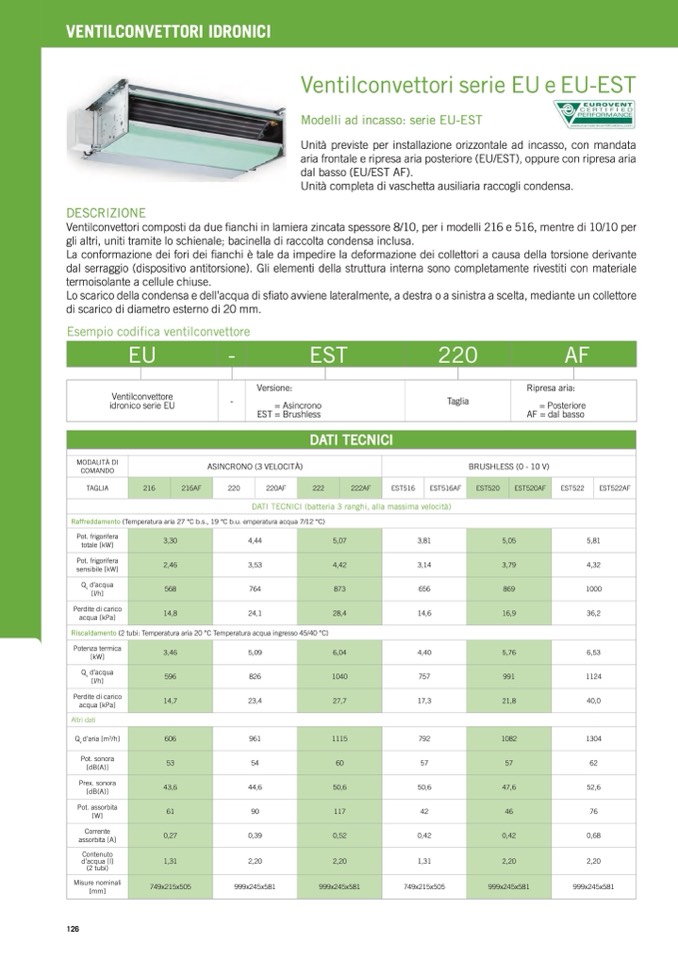

VENTILCONVETTORI IDRONICI

DESCRIZIONE

Ventilconvettori serie EU e EU-EST

Modelli ad incasso: serie EU-EST

Unità previste per installazione orizzontale ad incasso, con mandata

aria frontale e ripresa aria posteriore (EU/EST), oppure con ripresa aria

dal basso (EU/EST AF).

Unità completa di vaschetta ausiliaria raccogli condensa.

Ventilconvettori composti da due fianchi in lamiera zincata spessore 8/10, per i modelli 216 e 516, mentre di 10/10 per

gli altri, uniti tramite lo schienale; bacinella di raccolta condensa inclusa.

La conformazione dei fori dei fianchi è tale da impedire la deformazione dei collettori a causa della torsione derivante

dal serraggio (dispositivo antitorsione). Gli elementi della struttura interna sono completamente rivestiti con materiale

termoisolante a cellule chiuse.

Lo scarico della condensa e dell’acqua di sfiato avviene lateralmente, a destra o a sinistra a scelta, mediante un collettore

di scarico di diametro esterno di 20 mm.

Esempio codifica ventilconvettore

EU

-

EST

220

AF

Ventilconvettore

idronico serie EU

-

Versione:

= Asincrono

EST = Brushless

Taglia

Ripresa aria:

= Posteriore

AF = dal basso

DATI TECNICI

MODALITÀ DI

COMANDO

ASINCRONO (3 VELOCITÀ)

BRUSHLESS (0 - 10 V)

TAGLIA

216

216AF

220

220AF

222

222AF

EST516

EST516AF

EST520

EST520AF

EST522

EST522AF

DATI TECNICI (batteria 3 ranghi, alla massima velocità)

Raffreddamento (Temperatura aria 27 °C b.s., 19 °C b.u. emperatura acqua 7/12 °C)

Pot. frigorifera

totale [kW]

3,30

4,44

5,07

3,81

5,05

5,81

Pot. frigorifera

sensibile [kW]

2,46

3,53

4,42

3,14

3,79

4,32

Q

v

d’acqua

[l/h]

568

764

873

656

869

1000

Perdite di carico

acqua [kPa]

14,8

24,1

28,4

14,6

16,9

36,2

Riscaldamento (2 tubi: Temperatura aria 20 °C Temperatura acqua ingresso 45/40 °C)

Potenza termica

[kW]

3,46

5,09

6,04

4,40

5,76

6,53

Q

v

d’acqua

[l/h]

596

826

1040

757

991

1124

Perdite di carico

acqua [kPa]

14,7

23,4

27,7

17,3

21,8

40,0

Altri dati

Q

v

d’aria [m

3

/h]

606

961

1115

792

1082

1304

Pot. sonora

[dB(A)]

53

54

60

57

57

62

Prex. sonora

[dB(A)]

43,6

44,6

50,6

50,6

47,6

52,6

Pot. assorbita

[W]

61

90

117

42

46

76

Corrente

assorbita [A]

0,27

0,39

0,52

0,42

0,42

0,68

Contenuto

d’acqua [l]

(2 tubi)

1,31

2,20

2,20

1,31

2,20

2,20

Misure nominali

[mm]

749x215x505

999x245x581

999x245x581

749x215x505

999x245x581

999x245x581
